Als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs

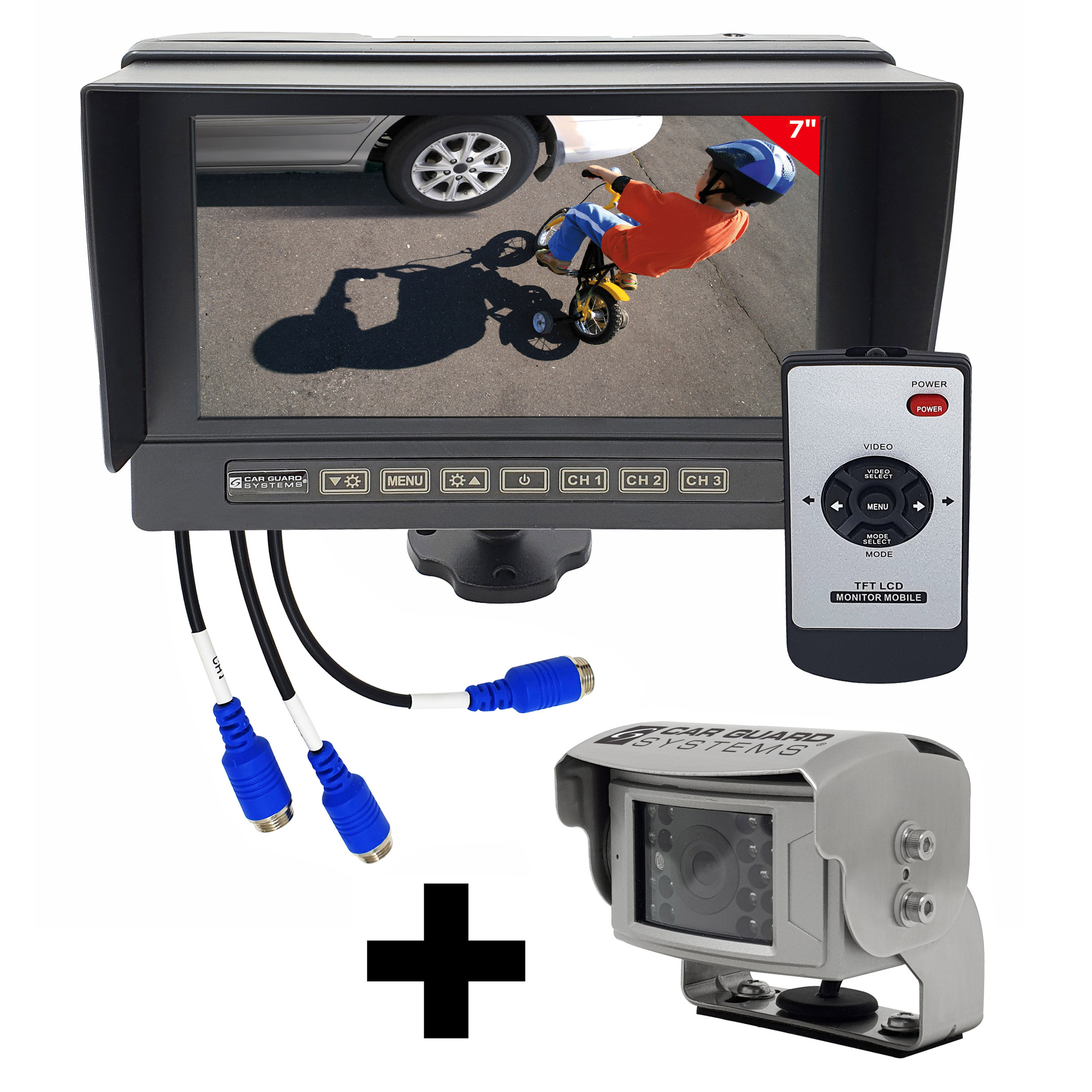

REAR ANGEL VIEW ™ RAV-MO-7W, 7" Monitor, WASSERDICHT, 3 Kamera-Eingänge, Leitlinien + RAV-F Rückfahrkamera, 700TVL, 125°, 9-32V

Funktionsbeschreibung:

Dieser äußerst robuste und hochwertige Monitor mit wasserdichtem Metall-Gehäuse bildet im Set mit der Rückfahrkamera mit hervorragender Bildqualität ein vollwertiges Premium-Rückfahrvideosystem.

3 Kameraeingänge stellen sicher, dass Sie jederzeit alles im Blick haben und die Sicherheit gewährleistet ist. Über die 3 Triggereingänge können die Kameras über verschiedene Auslöser eingeschaltet werden, wobei die Rückfahrsicht immer Priorität erhält. Dieser Monitor ist wasser- und staubdicht nach IP68 und kann Vollbilder von 3 Kameras anzeigen.

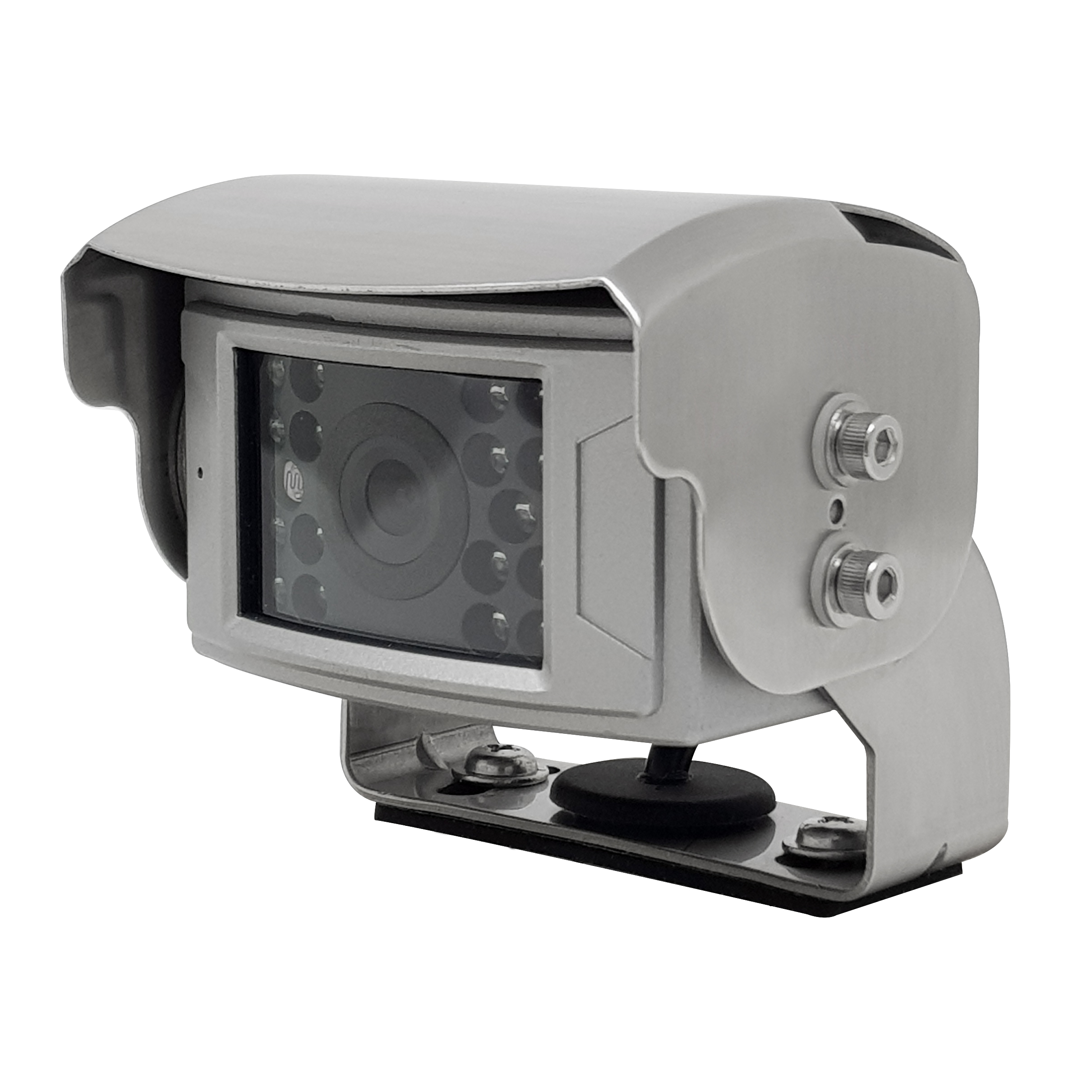

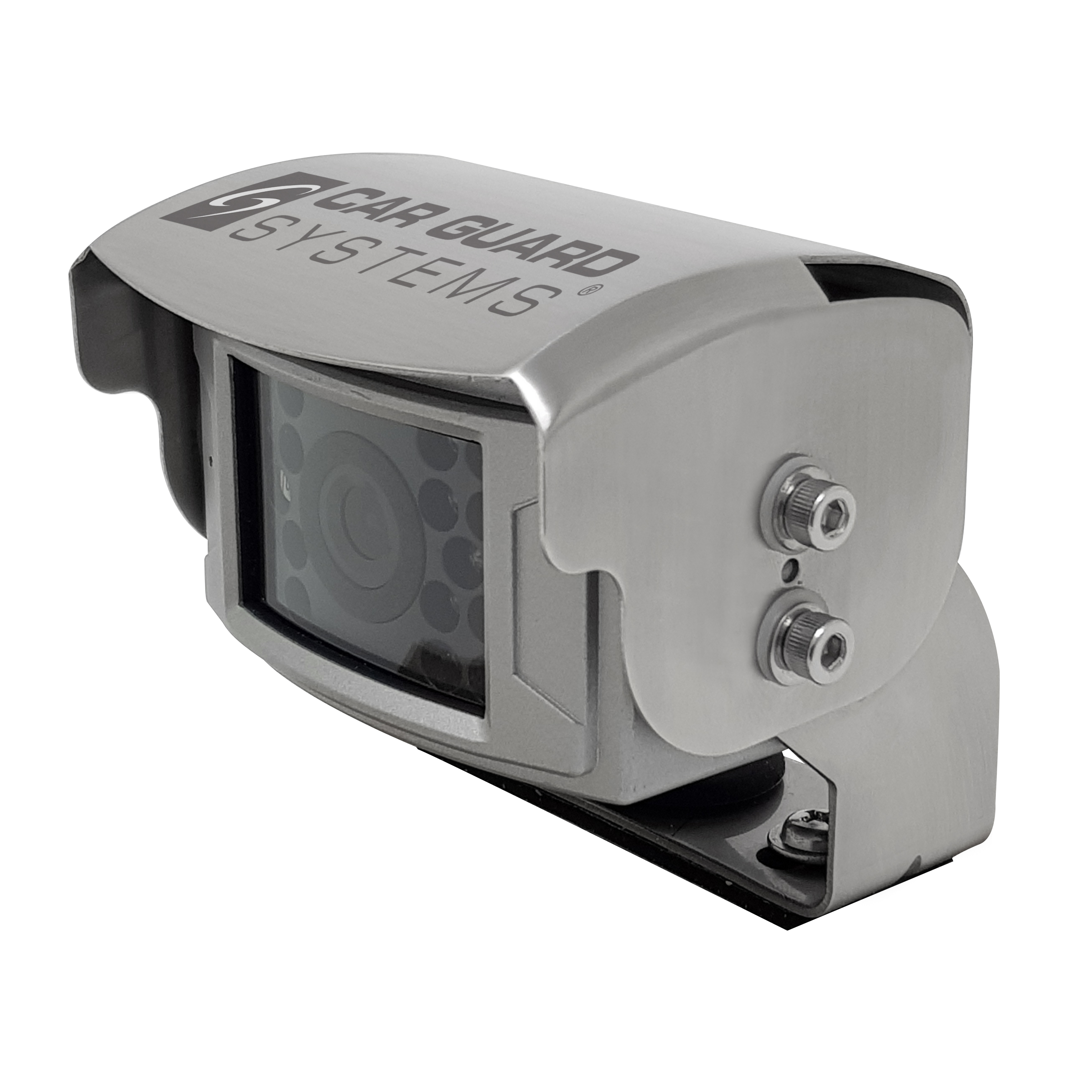

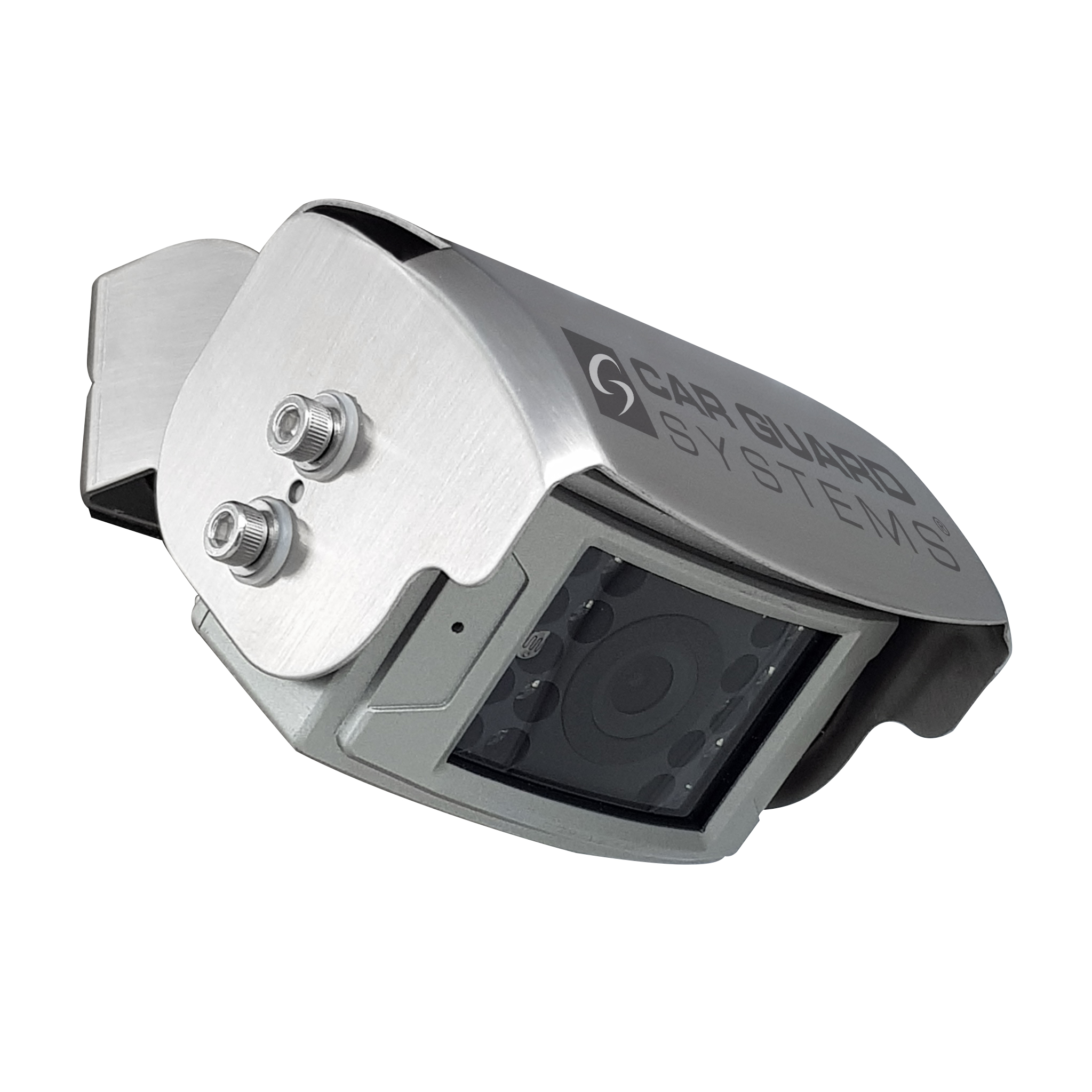

Die raffinierte Konstruktion der Rückfahrkamera RAV-F erlaubt jede beliebige Einbauposition: überkopf an der Decke, an der Wand oder auf dem Boden. Das Kameraanschlusskabel ist unsichtbar und absolut wasserdicht installierbar.

Geräteinformation Kamera:

• Herausragende Auflösung: 610.000 Pixel mit 700 TV-Linien
• Stromversorgung: DC 9-32V +/- 10%
• Objektiv-Erfassungsbereich: 85° (vertikal) / 100° (horizontal) 125° (diagonal)
• konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen
• Schutz gegen Wasser bei Hochdruckreinigern
• Schutz gegen dauerndes Untertauchen
• Schutz gegen Fremdkörper: absolut staubdicht
• Schutz gegen Berührungen und Erschütterungen
• das pulverbeschichtete silberne Aluminium-Druckgussgehäuse wird zusätzlich durch eine korrosionsfreie Sonnenschutzblende und einen 2 mm dicken, verwindungssteifen Montagefuß aus Edelstahl geschützt
• äußerst unempfindlich gegen Äste, Hochdruckreiniger, Sturm, Dreck, Winterwitterung und Regen
• wasserfeste Schraubverbindungen
• Bildsensorgröße 700 TVL: 1/3 Zoll Sony CCD 810
• Bildsensorgröße 1080p: 1/3 Zoll Sony MIX 225
• schnelle Bildübertragung in Echtzeit
• 17 Infrarot-LEDs höchster Qualität garantieren auch bei Dunkelheit ein sehr gutes Bild
• Nachtsicht bis zu 12m Lichtempfindlichkeit: 0 Lux (mit IR bei Nacht), 0,1 Lux (tagsüber)
• vibrationsfest bis zu 10G (700TVL) / bis zu 15G (1080p)
• stoßfest bis 100G
• eingebautes Mikrofon
• Heizung gegen Kondenswasser: aktiv unter 10° Celsius
• automatische Gegenlicht- Kompensation
• automatischer Helligkeits- u. Weißabgleich (nur für die analoge Variante)
• TV-System: PAL (NTSC auf Anfrage erhältlich)
• Antibeschlag-Lotusbeschichtung
• Brennweite: f= 2,8 mm (700TVL) / f=3,6 mm (1080p)
• Sensorerfassungsbereich: 4,9 mm (H) x 3,7 mm (V)
• Leistungsaufnahme: < 2,5 W
• am Fahrzeugheck kein Spannungsanschluss notwendig
• Video-Signal-Ausgang: 1 Vp-p, 75 Ohm
• Stromverbrauch im Betrieb: tagsüber 88 mA, nachts 128 mA, maximal: 535 mA
• Betriebstemperaturbereich: -20° C bis 75° C, max. relative Luftfeuchtigkeit 95%
• Standtemperaturbereich: -40° C bis 80° C, max. relative Luftfeuchtigkeit 95%
• Abtastsystem: 2:1 Interlace 700TVL / progressiv 1080p
• Synchronisierung: intern
• horizontale Synchronisierungsfrequenz: 15,63 kHz / 15,73 kHz
• vertikale Synchronisierungsfrequenz: 50 Hz / 60 Hz
• Gamma: 0,45
• Verstärkungsregelung: automatisch
• Signal-Rausch-Verhältnis: 48 dB 700TVL / 52 dB 1080p
• elektronische Verschlusszeit: 1/50 (PAL) ~ 1/100.000 s

Geräteinformation Monitor:

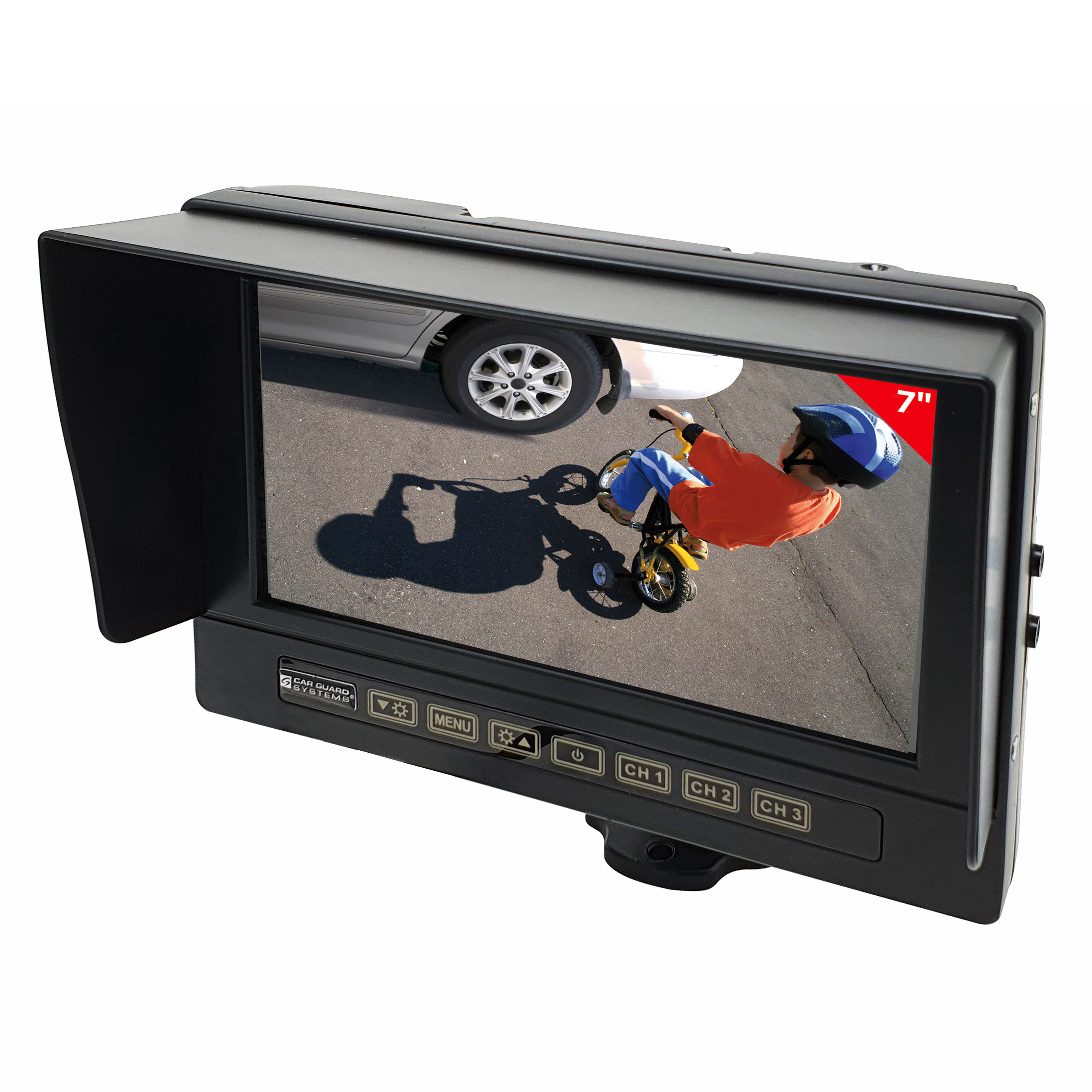

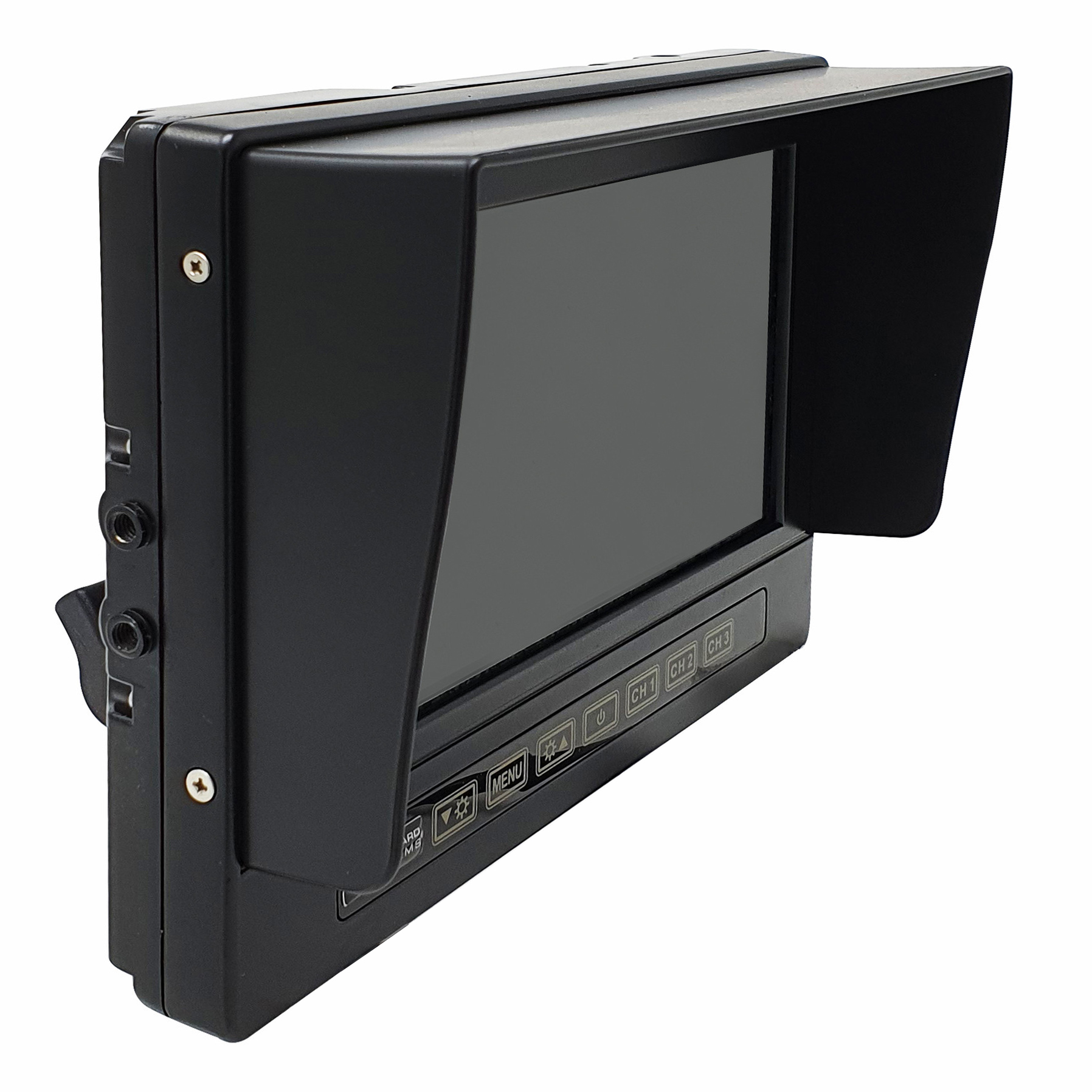

• 7‘‘-LED-Monitor mit 3 Kameraeingängen
• Für alle analogen Kameras bis zu 720p Auflösung
• Auflösung: 1024 RGB x 600 Punkte - entspricht 614.000 Pixel
• DC 9-32V Betriebsspannung
• Kompatibel mit PAL und NTSC-Kameras

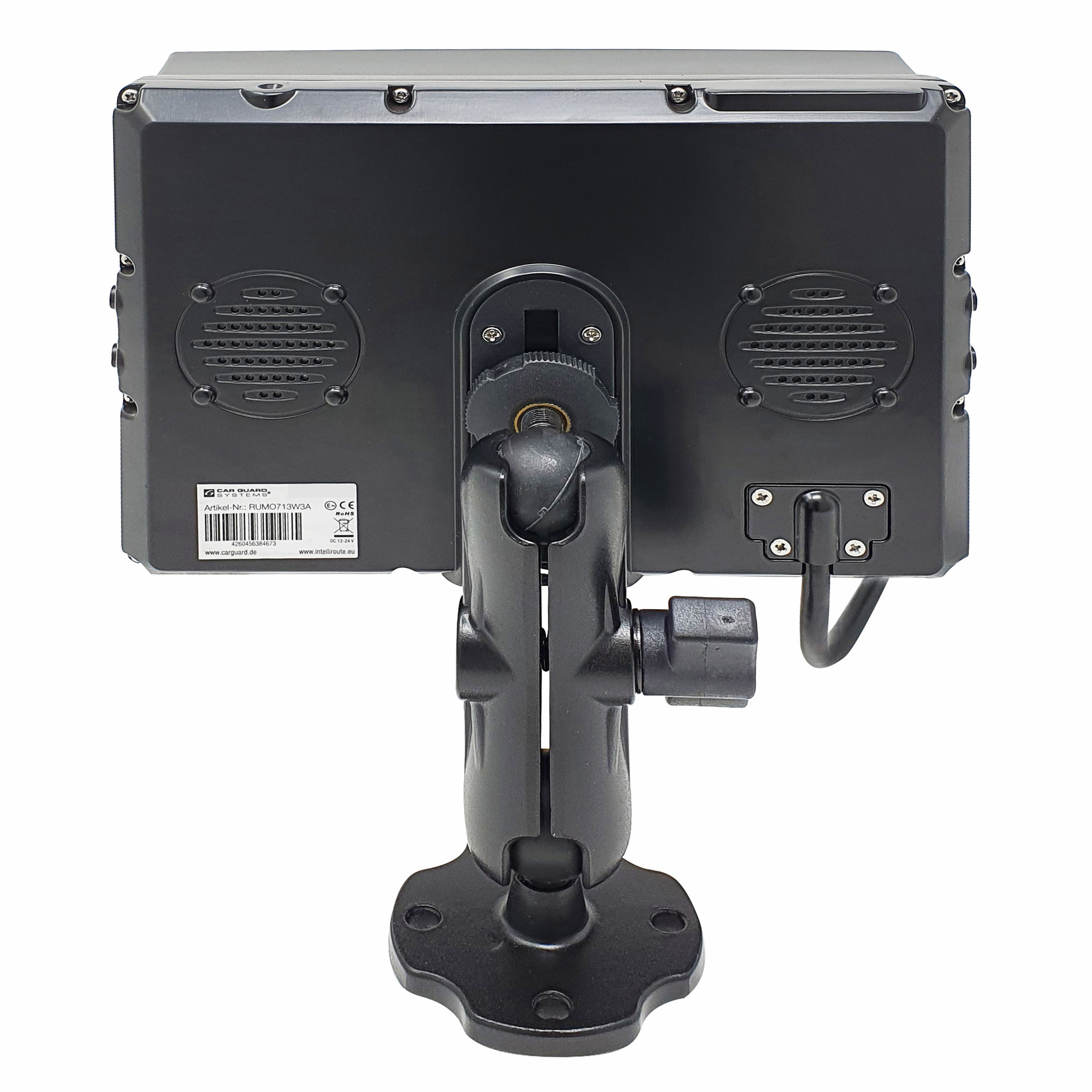

• Metallfuß mit Kugelgelenken an oberem und unteren Ende zur optimalen horizontalen und vertikalen Ausrichtung, (passend dazu optional erhältliche fahrzeugspezifische Armaturenbretthalterungen)
• 3 Trigger (Schalt) -Eingänge, z.B. zum Anschluss von Rückfahrlicht, Blinker oder Armaturenbrettschalter, Rückfahrlichteingang hat Priorität
• Leitlinien ein-/ ausschaltbar
• Bildanzeige: 1-3 Bilder - eine oder mehrere Kameras können gleichzeitig auf dem Bildschirm angezeigt werden
• Wechselseitige Anzeige aller angeschlossenen Kameras mit einstellbarer Umschaltzeit
• Automatische Monitoreinschaltung bei Einlegen des Rückwärtsgangs
• ACC-Time: Verzögerungshaltezeit des Rückfahrkamerabildes nach Abschaltung des Signals auf dem Rückfahrlicht Kabel. Einstellmöglichkeiten: Aus oder in 1-15 Sekunden-Schritten einstellbar
• Schlaf-(Timerfunktion): Abschaltautomatik des Monitors. Einstellmöglichkeiten: nach 0/10/20/30/40/50/60/70/80/90/100 Minuten
• Integrierter Lautsprecher: Audiosignale von einer Rückfahrkamera können über Lautsprecher widergegeben werden
• Kameras sind spiegelbar für den Front-/Heckeinsatz oder links-/rechtsseitige Montage
• Menüsprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch
• OSD-Einstelloptionen: Helligkeit /Kontrast /Farbsättigung /Lautstärke
• AV-Eingänge: 3 Eingänge inkl. Audio, Einzelbild-Wiedergabe, unterstützt in 720P@50/60, 720P@25/30
• Anzeige des linken oder rechten Spiegelbildes kann in jedem Kanal gewählt werden
• Umgekehrte Zeitverzögerung einstellbar
• Optional erhältliche Adapter für serienmäßig vorinstallierte Kamerakabel u.a. der Marken Orlaco, Dometic, Brigade, Axion und Car Guard Systems (auch alte Modelle)

Technische Daten:

• Seitenverhältnis: 16:9
• Bildschirm: LED, Helligkeit: 350cd/m² ; Kontrast: 500:1
• Sichtwinkel: Horizontal: L(70) R(70) Vertikal: Hoch(50) Runter(70)
• Video-System: PAL & NTSC (automatische Umschaltung)
• Erschütterungs-Level: bis zu 4G
• 1 Lautsprecherausgang: 32 Ohm, 2W Verbrauch
• Arbeitstemperatur: -20 ~ +70 ºC
• Arbeits-Feuchtigkeit: 85%RH
• Lager Temperatur: -30~+80 ºC
• Stromversorgung: DC9V-32V
• Einschaltzeit: 20S
• Maximal Spannung: TYPE: 750mA
• Stromverbrauch: 5W max.

Produktmaße und Gewicht Monitor:

• Maße mit Sonnenblende: H: 192mm/ B: 152mm/ T: 68mm
• Gewicht: 800g

Produktmaße und Gewicht Kamera:

• Länge: 77,9 mm, Breite: 71,3 mm, Höhe: 70 mm
• Gewicht: 320g

Logistik und Verpackung:

• Artikelnummer: RUMO713W3AB33
• EAN: 4260456388121
• Verpackungsmaße: H: 305mm/ B: 202mm/ T: 176mm
• Verpackungsgewicht: 2560g

Zertifikate:

• IP69K Wasserdichtheits- und Staubresistenztest für die Kamera (bei Hochdruck-/ Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge)
• IP68 für den Monitor
• Salzdunsttest
• ROHS
• CE
• E-Mark

Lieferumfang:

• 1 x Monitor
• 1 x Anschluss-Kabelbaum (Art.-Nr. RUERMO7173A-001)
• 1 x Fernbedienung (Art.-Nr. RUERMO7173A-002)
• 1 x Monitor-Metallfuß mit 2 Kugelgelenken (Art.-Nr.: RUERMO7232A-001)
• 4 x Blechschrauben
• 1 x Farb- Rückfahrkamera (9-32V)(Art.-Nr.: RUF43413PT)
• 1 x 20 Meter Anschlusskabel mit 4 Pin Aviation-Verbinder
• 1 x Dichtungsgummiplatte für den Montagefuß
• 1 x Dichtungsring für die Kabeldurchführung
• 6 x Schraubensatz für die Befestigung am Fahrzeug (2x für Blech/ 2x für PVC/ 2x mit Gewinde)
• 1 x Inbusschlüssel
• 1 x Einbau- und Bedienungsanleitung
