Como ayuda para aparcar y para vigilar el tráfico trasero

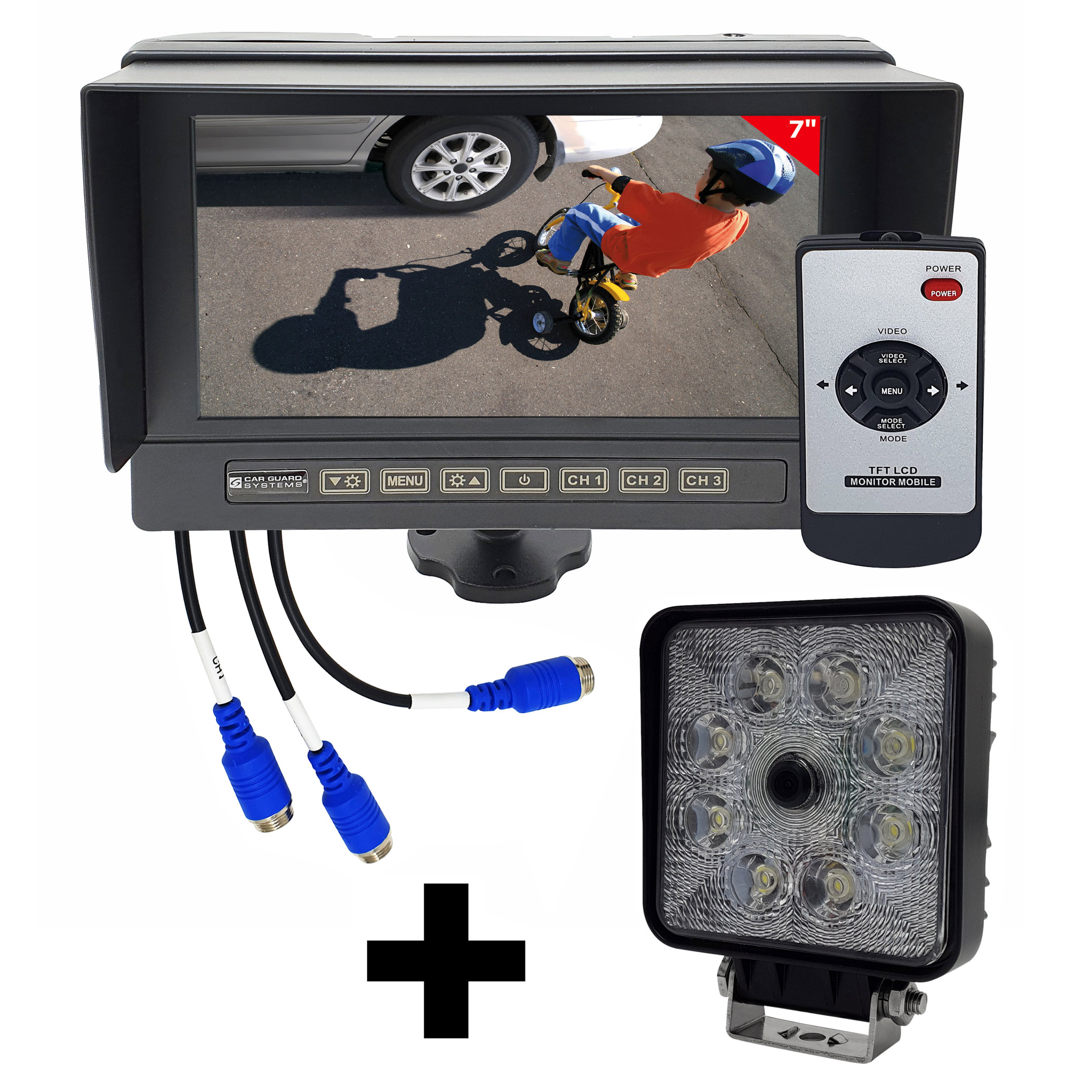

REAR ANGEL VIEW RAV-MO 7W, monitor AHD de 7", resistente al agua, 3 entradas de cámara, guiado + RAV-MO 7W, monitor de 7", resistente al agua, 3 entradas de cámara, guiado + RAV-S cámara de trabajo con proyector 9-48V, 700TVL, 140°.

Descripción funcional:

Este monitor extremadamente robusto y de alta calidad con carcasa metálica resistente al agua forma un sistema de vídeo de marcha atrás premium completo en combinación con la cámara de trabajo con reflector y una calidad de imagen excepcional.

Las 3 entradas de cámara le permiten tener todo a la vista en todo momento y garantizan la seguridad. Las 3 entradas de activación se pueden utilizar para encender las cámaras a través de varios activadores, por lo que la vista de marcha atrás siempre tiene prioridad. Este monitor es resistente al agua y al polvo según la norma IP68 y puede mostrar imágenes completas de 3 cámaras.

La imagen de la cámara se muestra en la pantalla y el área de trabajo se ilumina con toda la claridad del día hasta una distancia de 50 metros en cuanto se engrana la marcha atrás o se activa un interruptor.

Información sobre el dispositivo:

• Resolución excepcional: 610.000 píxeles con 700 líneas de TV
• Alimentación de la cámara: 9-32 V CC +/- 10%.
• Alimentación del proyector: 9-48 V CC +/- 10%.
• Rango de detección del objetivo: 84° (vertical) / 107° (horizontal) 140° (diagonal)
• Diseñado conforme a la clase de protección IP69K, la norma de protección más exigente para componentes de vehículos
• Protección contra el agua con limpiadores de alta presión
• Protección contra inmersión permanente
• Protección contra cuerpos extraños: absolutamente estanco al polvo
• Protección contra contacto y golpes

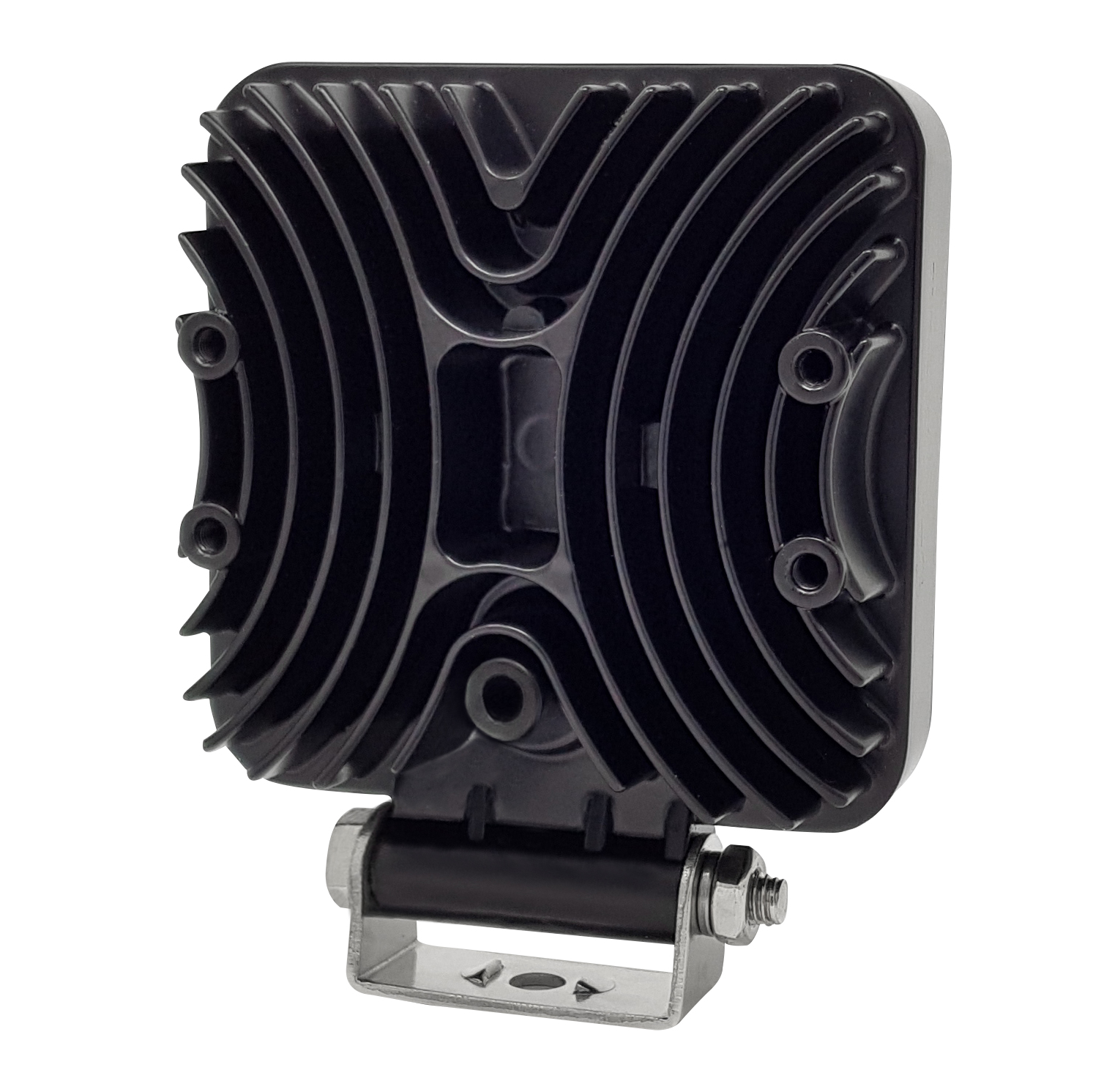

• la carcasa de aluminio fundido a presión con recubrimiento de polvo negro se fija al vehículo con una base de montaje de acero inoxidable resistente a la torsión de 2 mm de grosor
• extremadamente resistente a ramas, limpiadores de alta presión, tormentas, suciedad, clima invernal y lluvia
• Uniones atornilladas estancas
• Tamaño del sensor de imagen 700 TVL: 1/3 pulgadas CMOS PC1058K
• Tamaño del sensor de imagen 1080p: Sony MIX 225 de 1/3 pulgadas
• Rápida transmisión de imágenes en tiempo real

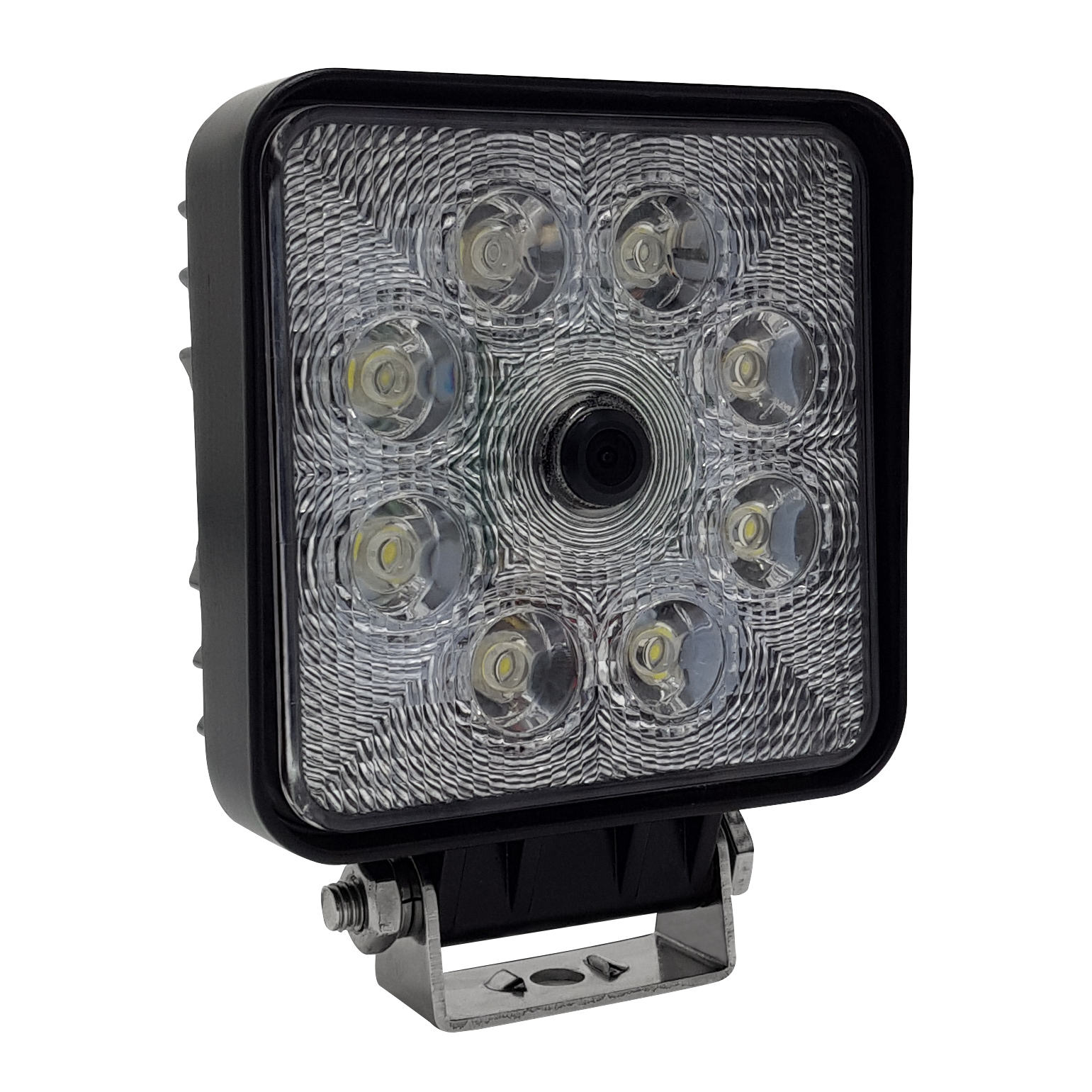

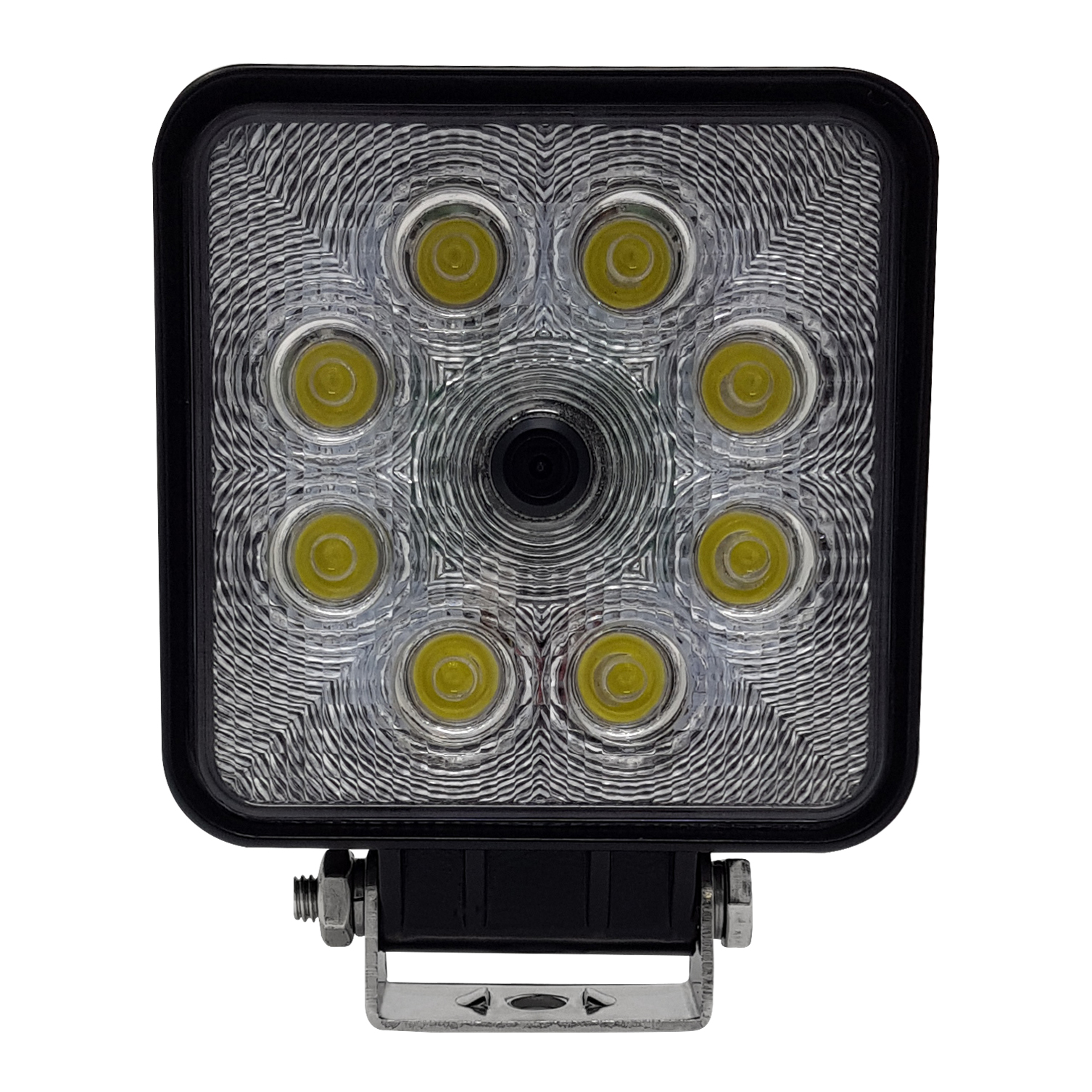

• 8 LED blancos de la más alta calidad garantizan una imagen brillante a la luz del día incluso en la oscuridad
• Visión nocturna de 30 - 50 m
• Potencia del proyector LED: 24 W
• Ángulo del haz luminoso: 60
• Luminosidad: 1154 lúmenes
• Temperatura de color: 6000K (luz diurna)
• Sensibilidad a la luz: 0 lux (con luz LED por la noche), 0,1 lux (durante el día)
• Resistente a las vibraciones hasta 10G (700TVL) / hasta 15G (1080p)
• Resistente a golpes hasta 100G
• Calefacción contra la condensación: activa por debajo de 10° Celsius
• compensación automática de contraluz
• brillo y balance de blancos automáticos
• Sistema de TV: PAL (NTSC disponible bajo pedido)
• revestimiento de loto antivaho
• Distancia focal: f=1,7 mm (700TVL) / f=1,7 mm (1080p)
• Salida de señal de vídeo: 1 Vp-p, 75 Ohm
• Consumo de energía durante el funcionamiento: 65 mA durante el día, 2300 mA por la noche
• Temperatura de funcionamiento: -20° C a 70° C, humedad relativa máx. 95%.
• Temperatura de reposo: de -30° C a 80° C, humedad relativa máxima del 95%.
• Sistema de escaneado: entrelazado 2:1 700TVL / progresivo 1080p
• Sincronización: interna
• Frecuencia de sincronización horizontal: 15,63 kHz / 15,73 kHz
• Frecuencia de sincronización vertical: 50 Hz / 60 Hz
• Consumo gamma: 0,45
• Control de ganancia (AGC): automático
• Relación señal/ruido: 48 dB 700TVL / 52 dB 1080p
• Velocidad del obturador electrónico: 1/50 (PAL) ~ 1/100.000

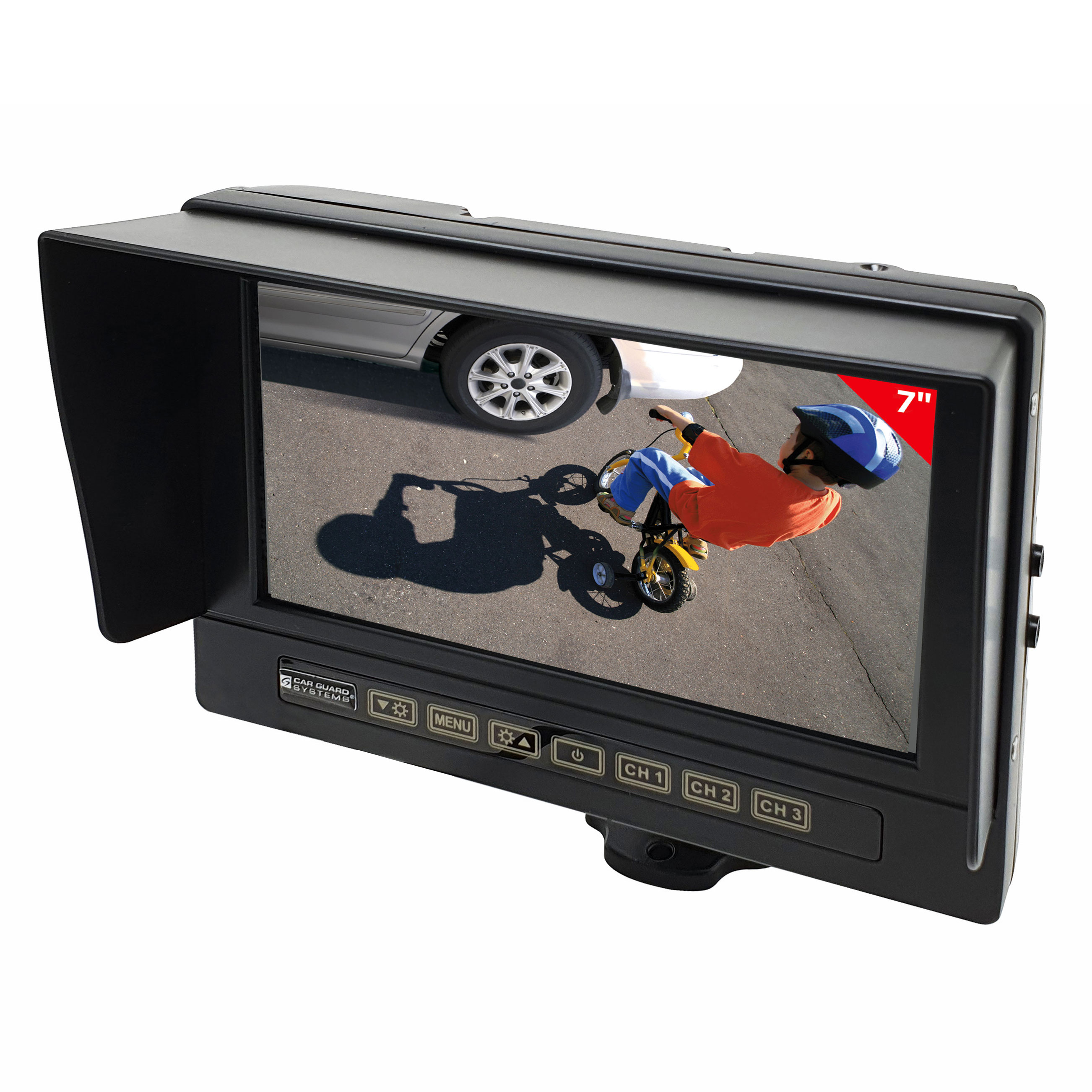

Información del dispositivo Monitor:

• Monitor de 7 LED con 3 entradas de cámara
• Para todas las cámaras analógicas de hasta 720p de resolución
• Resolución: 1024 RGB x 600 puntos - corresponde a 614.000 píxeles
• Tensión de funcionamiento DC 9-32V
• Compatible con cámaras PAL y NTSC

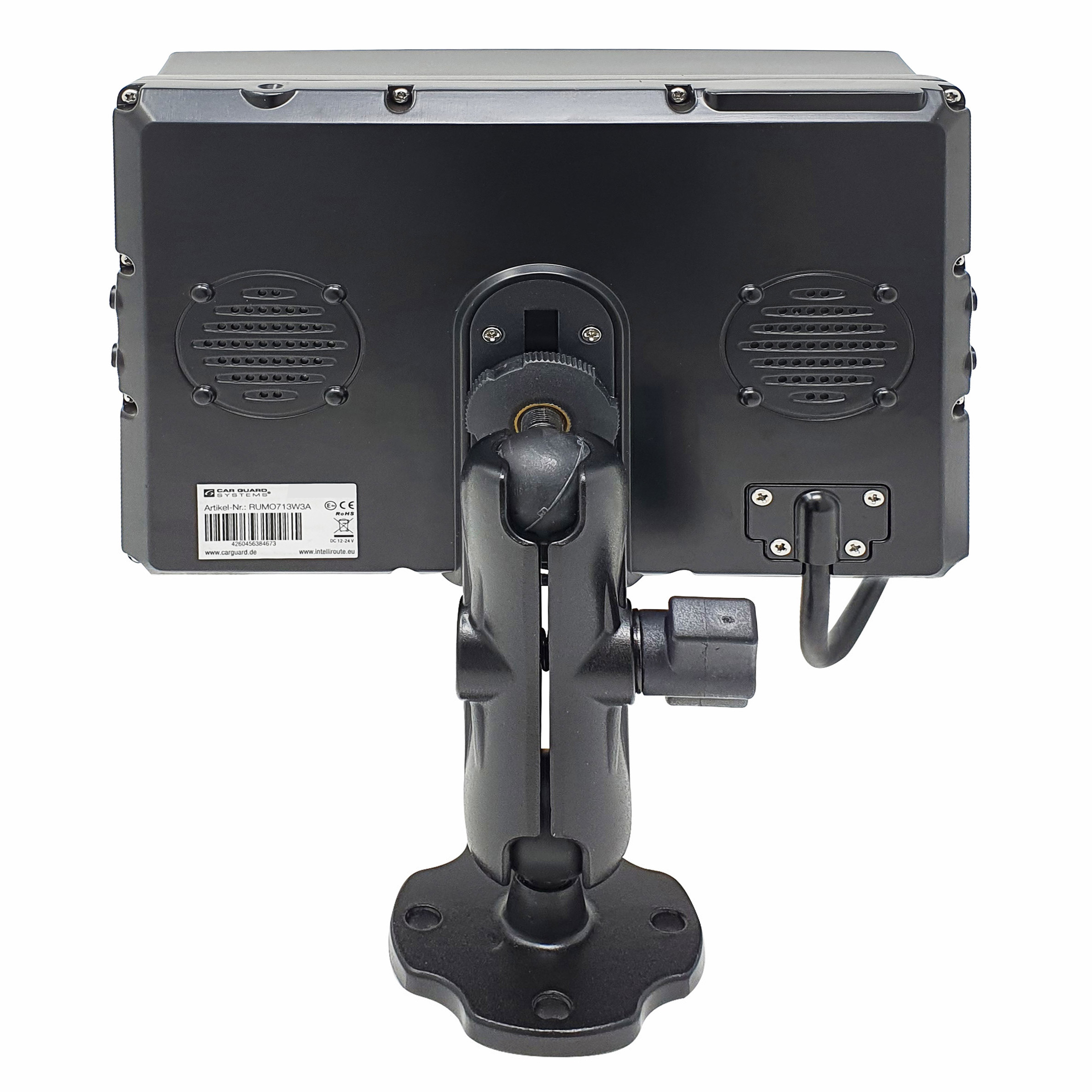

• Base metálica con rótulas en la parte superior e inferior para una alineación horizontal y vertical óptima (opcionalmente disponibles soportes específicos para el salpicadero del vehículo)
• 3 entradas de disparo (conmutación), por ejemplo, para conectar la luz de marcha atrás, el intermitente o el interruptor del salpicadero; la entrada de la luz de marcha atrás tiene prioridad
• Las directrices se pueden activar/desactivar
• Visualización de imágenes: 1-3 imágenes - se pueden visualizar una o varias cámaras simultáneamente en la pantalla
• Visualización alterna de todas las cámaras conectadas con tiempo de conmutación ajustable
• Encendido automático del monitor al engranar la marcha atrás
• ACC-Time: Tiempo de retardo de la imagen de la cámara de marcha atrás tras la desconexión de la señal del cable de la luz de marcha atrás. Posibilidades de ajuste: Apagado o ajustable en incrementos de 1-15 segundos
• Sleep (función temporizador): Apagado automático del monitor. Opciones de ajuste: después de 0/10/20/30/40/50/60/70/80/90/100 minutos
• Altavoz integrado: las señales acústicas de una cámara de marcha atrás pueden reproducirse a través de un altavoz.
• Las cámaras pueden reflejarse para su uso delante/detrás o montaje a izquierda/derecha
• Idiomas de los menús: Inglés, alemán, francés, italiano y español
• Opciones de ajuste OSD: Brillo /Contraste /Saturación de color /Volumen
• Entradas AV: 3 entradas incl. audio, reproducción de una sola imagen, compatible con 720P@50/60, 720P@25/30
• Visualización de imagen en espejo izquierda o derecha seleccionable en cada canal
• Se puede ajustar el retardo de inversión
• Adaptadores disponibles opcionalmente para cables de cámara preinstalados estándar de marcas como Orlaco, Dometic, Brigade, Axion y Car Guard Systems (incluidos modelos anteriores)

Datos técnicos:

• Relación de aspecto: 16:9
• Pantalla: LED, brillo: 350cd/m² ; contraste: 500:1
• Ángulo de visión: Horizontal: L(70) R(70) Vertical: Arriba(50) Abajo(70)
• Sistema de vídeo: PAL y NTSC (cambio automático)
• Nivel de choque: hasta 4G
• Salida de 1 altavoz: 32 Ohm, consumo de 2W
• Temperatura de trabajo: -20 ~ +70 ºC
• Humedad de trabajo: 85%RH
• Temperatura de almacenamiento: -30~+80 ºC
• Fuente de alimentación: DC9V-32V
• Tiempo de encendido: 20S
• Tensión máxima: TIPO: 750mA
• Consumo de energía: 5W máx.

Dimensiones y peso del producto Monitor

• Dimensiones con parasol: Alto: 192mm/ Ancho: 152mm/ Fondo: 68mm
• Peso: 800 g

Dimensiones y peso del producto Cámara

• Dimensiones del producto (LxAxA): 137 x 108 x 42 mm
• Peso: 556 g

Logística y embalaje:

• Número de artículo: RUMO713W3AB31
• EAN: 4260456388091
• Dimensiones del embalaje: Al: 305mm/ An: 202mm/ Pr: 176mm
• Peso del embalaje: 2658 g

Certificados:

• Prueba de estanqueidad y resistencia al polvo IP69K (para limpieza a alta presión/chorro de vapor, específica para vehículos de carretera)
• Certificado de prueba de vapor de sal
• ROHS
• CE
• E-Mark

Volumen de suministro

• 1x monitor
• 1x mazo de cables de conexión (ref. RUERMO7173A-001)
• 1x mando a distancia (ref. RUERMO7173A-002)
• 1x base metálica del monitor con 2 articulaciones esféricas (ref.: RUERMO7232A-001)
• 4x tornillos autorroscantes
• 1x cámara de marcha atrás en color (ref. RUS13333PT)
• 1x cable alargador de 20 m con conectores de tornillo CGS de 4 polos (ref.: RUVKA20)
• 1x placa de obturación de goma para la base de montaje
• 1x junta de estanqueidad para el racor atornillado para cables
• 6x juego de tornillos para la fijación al vehículo (2x para chapa/ 2x para PVC/ 2x con rosca)
• 1x instrucciones de montaje y uso
