CARGUARD ANGEL VIEW Boîtier de commutation de caméra 4x avec fonction split et commutation prioritaire

Description de la fonction :

Le boîtier de commutation de caméra permet d'afficher simultanément quatre images sur un seul moniteur. De nombreuses variantes d'affichage sont possibles, notamment une vue image dans l'image. La boîte de commutation donne automatiquement la priorité à la caméra active. Les caméras peuvent également être sélectionnées et nommées manuellement. Le déclencheur d'image double permet d'afficher deux caméras librement sélectionnables.

La grille de distance, les flèches de position, l'image miroir/normale et les priorités des lignes de déclenchement peuvent être réglées séparément et individuellement. Il en va de même pour la luminosité, la couleur, le contraste et la netteté de chaque caméra. Si aucun signal vidéo n'entre alors qu'un signal de déclenchement est présent, le système bascule automatiquement sur un écran bleu pour indiquer au conducteur que la caméra a été endommagée ou débranchée. Le temps de commutation de chaque caméra peut être choisi librement dans une fourchette de 1 à 60 secondes.

Informations sur l'appareil :

\t

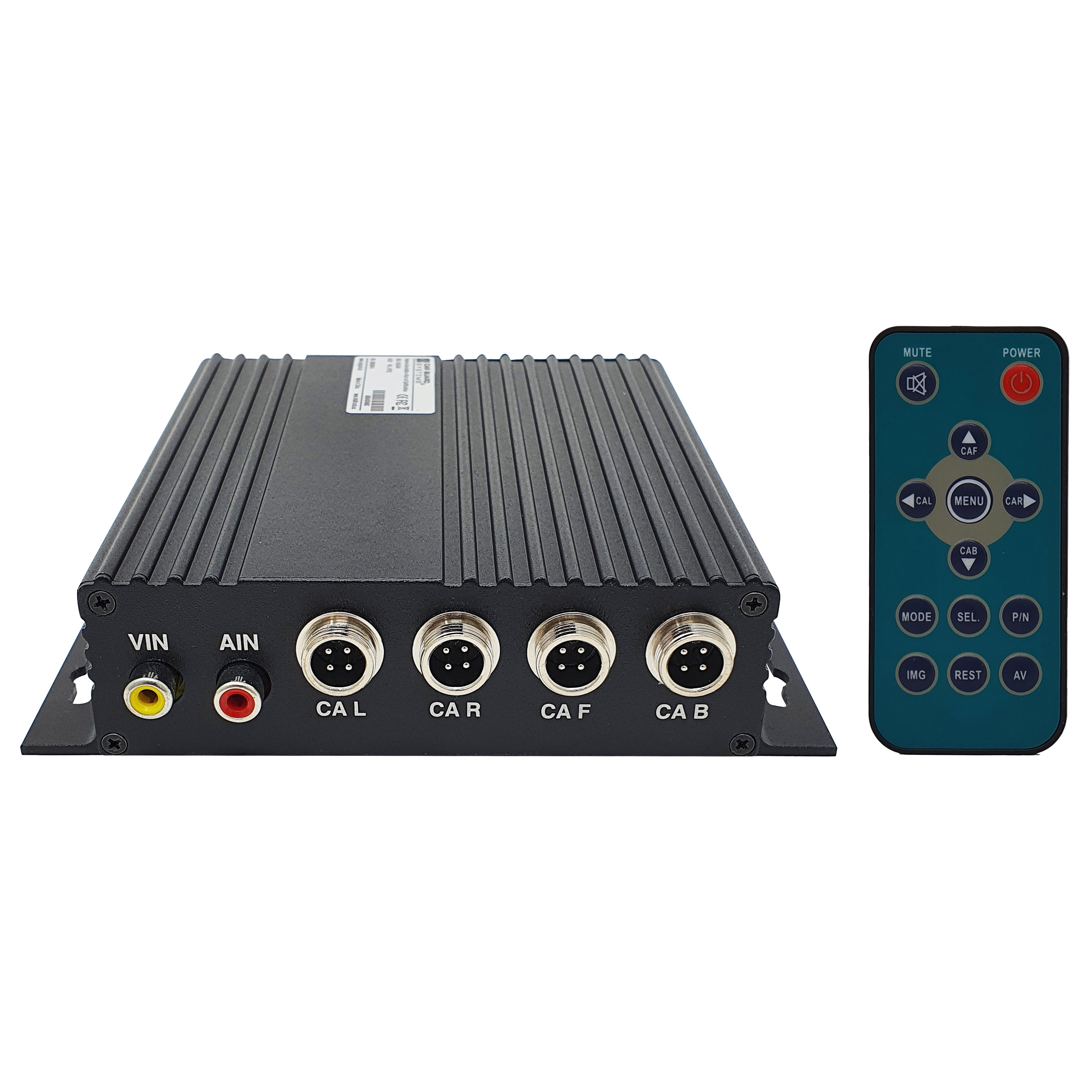

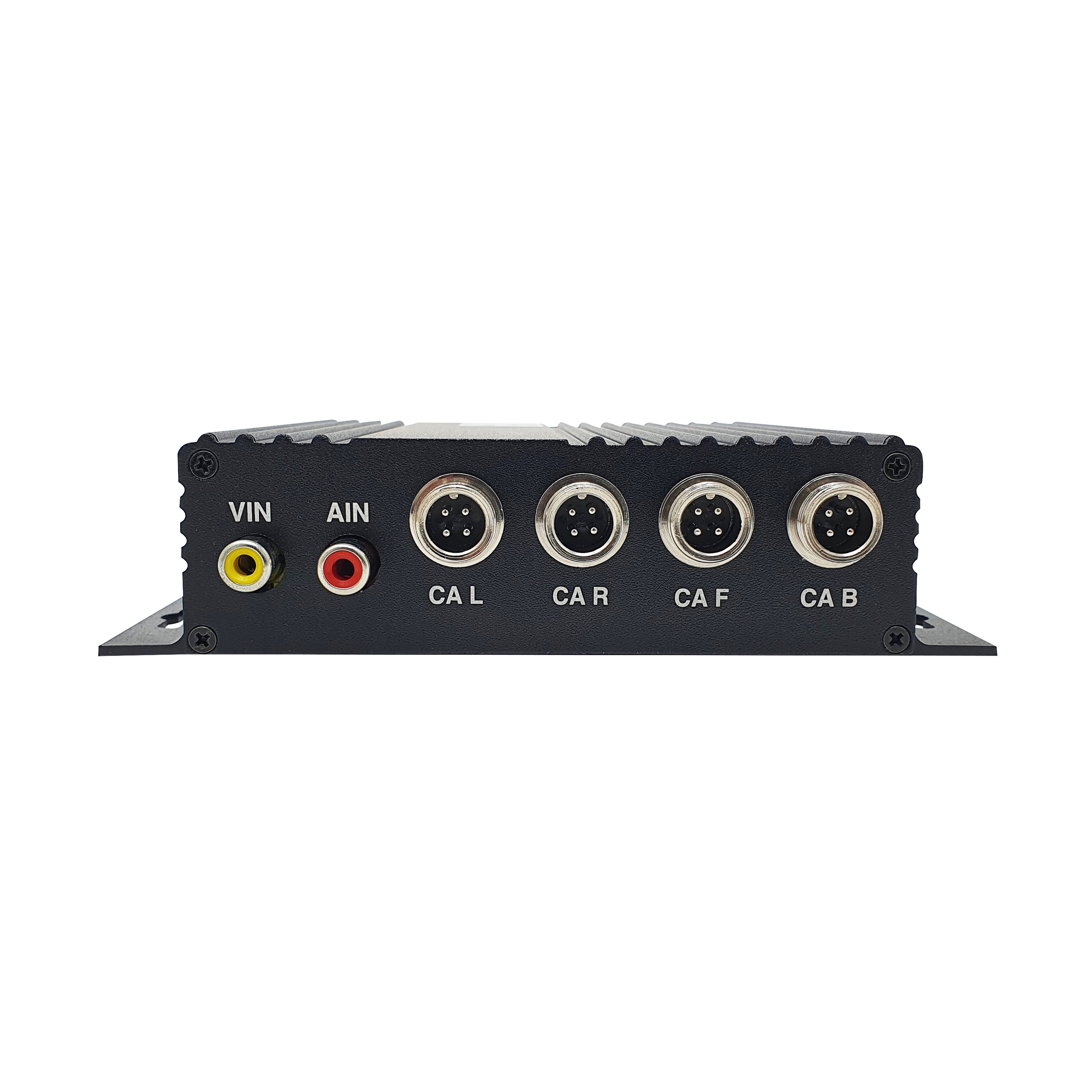

• Une entrée AV ainsi que quatre entrées de caméra.
\t
• Les caméras peuvent être renommées (8 caractères maximum).
\t
• Fonctions d'image simple, double, triple, quadruple et image dans l'image (PIP).
\t
• L'affichage à la mise sous tension peut être réglé en vue simple ou divisée.
\t
• Jusqu'à quatre caméras peuvent être commutées individuellement par des lignes séparées.
\t
• Le déclencheur d'image divisée permet d'afficher deux caméras librement sélectionnables.
\t
• Les priorités des lignes de déclenchement des caméras peuvent être réglées individuellement.
\t
• Passage automatique à la caméra activée
\t
• Mode d'affichage lors de l'activation des clignotants ou après l'enclenchement de la marche arrière
\t
• Mode d'affichage sélectionnable à l'installation : LEFT, RIGHT, FRONT, BACK, QUAD, DUAL1(L/R), DUAL2 (F/B), TRIPLE1 (F/L/R), TRIPLE2 (B/L/R), H-SPLIT (L/F/B/R), PIP1 (L/R), PIP2 (L/R/F), PIP3 (L/R/F/B), TREFOIL (B/L/R), Y-SPLIT (L/R/F)
\t
• Sélection manuelle de la caméra via la télécommande filaire.
\t
• La grille de distance et les flèches de position des caméras droite et gauche peuvent être réglées séparément.
\t
• La luminosité, la couleur, le contraste et la netteté de chaque caméra peuvent être réglés séparément.
\t
• Image miroir/normale sélectionnable séparément pour chaque caméra
\t
• Passage automatique à l'écran bleu en l'absence de signal vidéo
\t

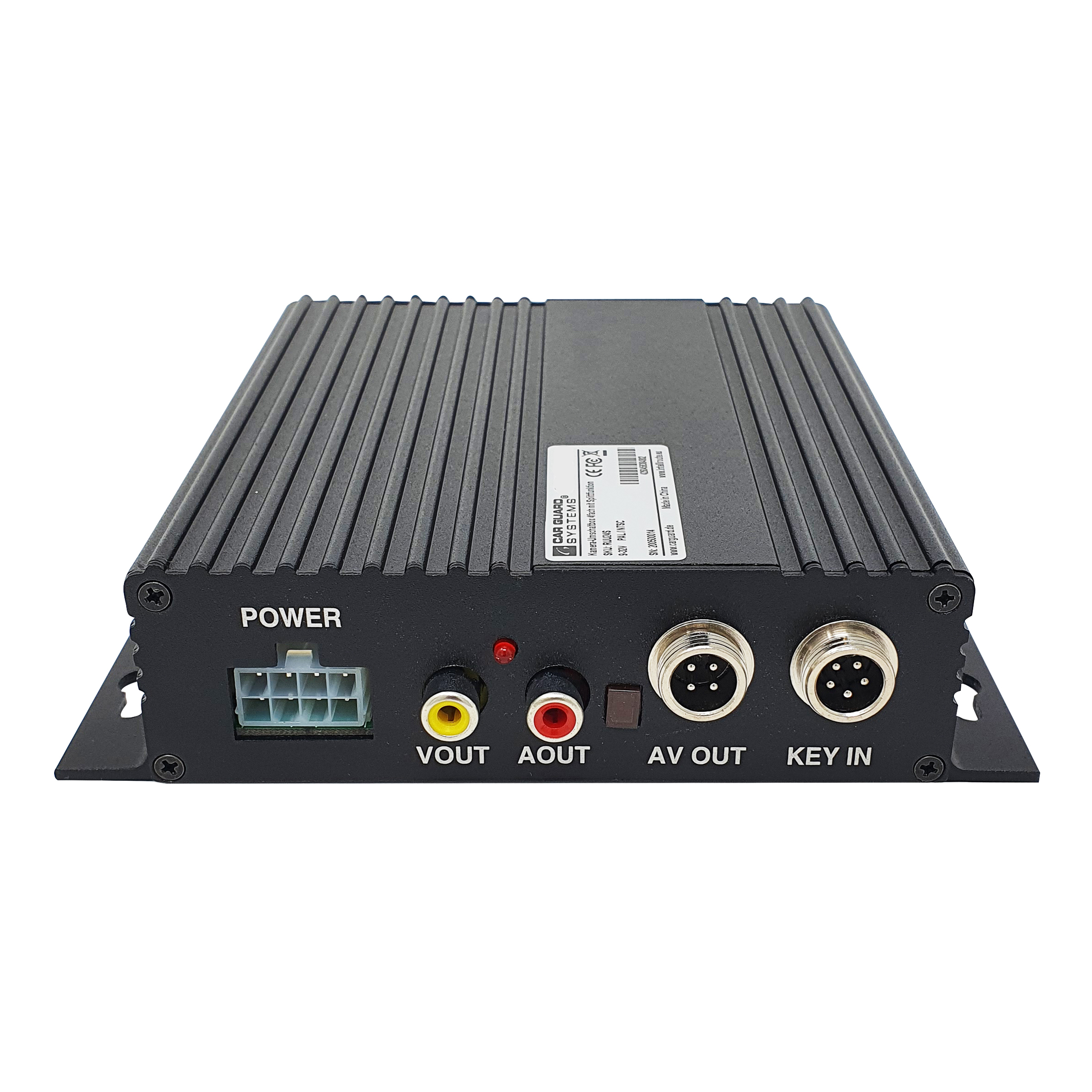

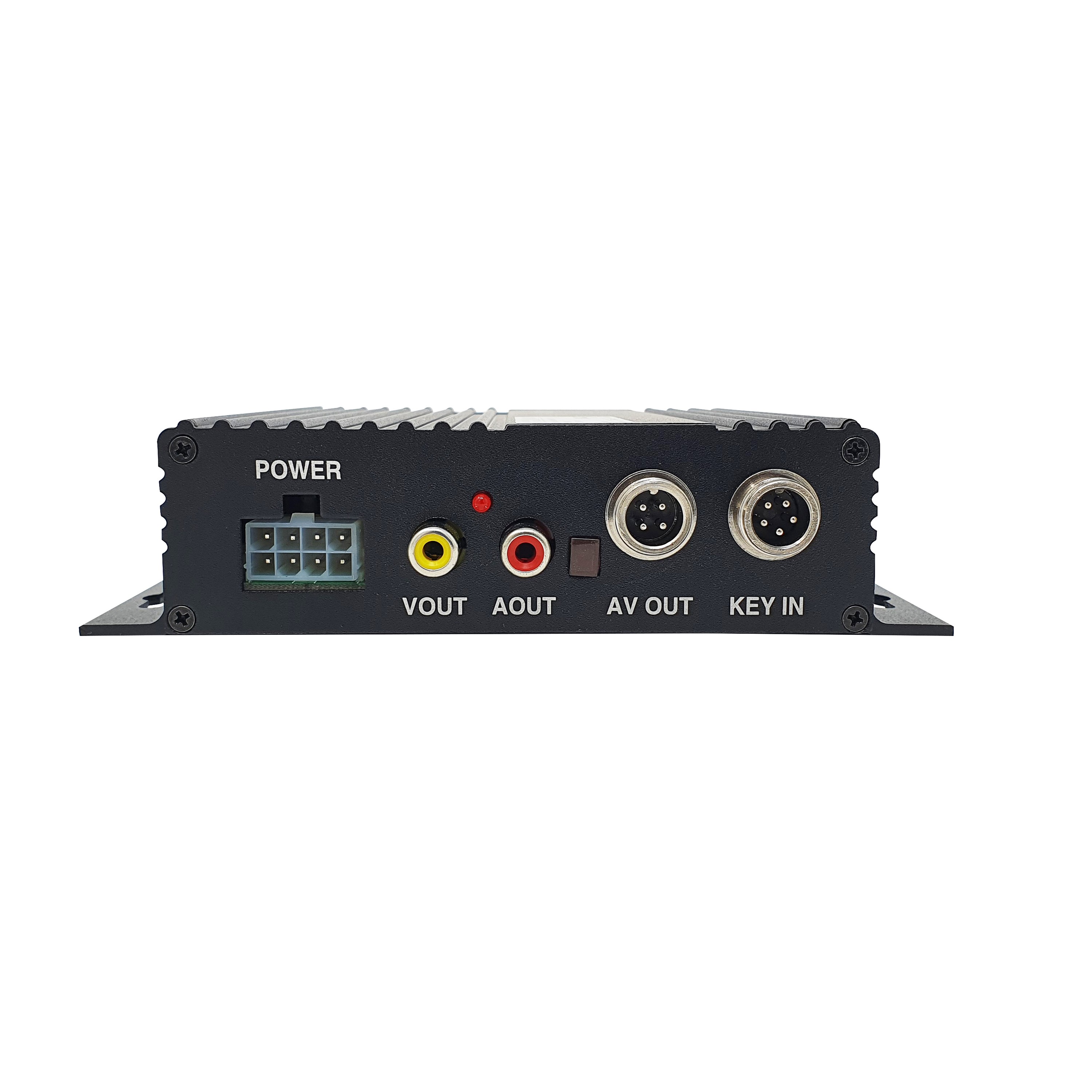

• Sortie vidéo : connexion au moniteur pour la sortie d'images
\t
• Sortie vidéo Rec pour l'enregistrement du signal vidéo (gauche/droite/avant/arrière)
\t
• Mode de changement d'image avec affichage d'image réglable Durée entre 1 et 60 secondes
\t
• Plage de tension 9 32 V
\t
• Plage de température de fonctionnement : -20° à +70°.
\t
• Plage de température en position debout : -30° à +80°.
\t
• Sortie de puissance pour les caméras : max. 4x 300mA, 12V
\t
• Entrées vidéo : 4 entrées vidéo pour caméras ; valeur de crête - 1Vp-p ; impédance : 75 ohms ; 1 entrée AV : valeur de crête - 1Vp-p ; impédance : 75 ohms
\t
• Entrées audio : 4 entrées audio pour caméras : valeur de crête : 1Vp-p ; impédance : 4,7K ohms. 1 entrée AV : valeur de crête : 1Vp-p, impédance : 4,7K ohms.
\t
• Sorties vidéo : 1 sortie vidéo REC : valeur de crête : 1Vp-p, impédance : 75 Ohm. 1 sortie vidéo LIVE : valeur de crête : 1Vp-p, impédance : 75 ohms.
\t
• Sortie audio : 1 sortie audio REC : valeur de crête : 1Vp-p, impédance : 4,7K ohms. 1 sortie audio LIVE : valeur de crête : 1Vpp, impédance : 4,7K Ohm.

Dimensions et poids du produit :

\t

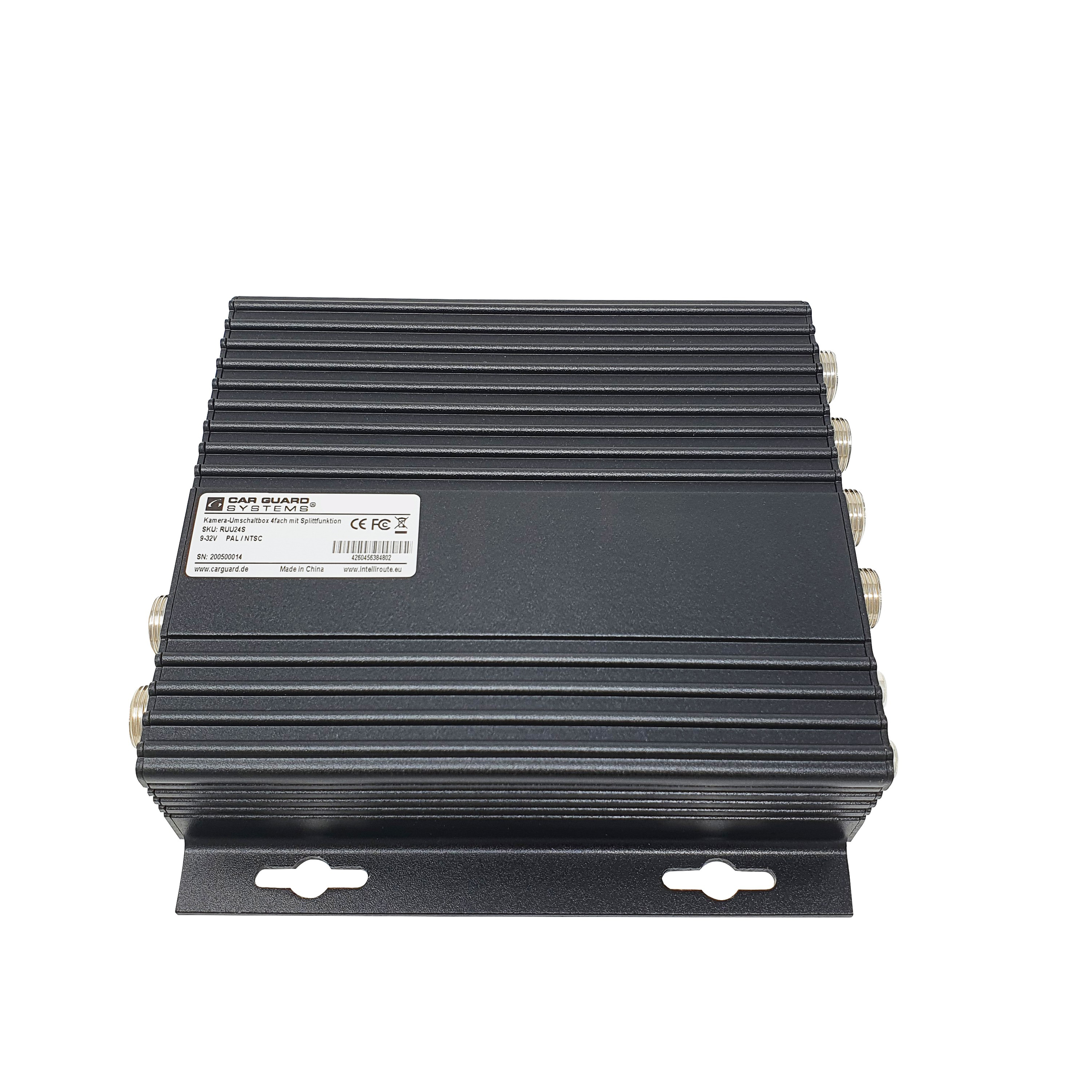

• Dimensions : 148mm x 148mm x 37mm
\t
• Poids : 458g

Logistique et emballage :

• Référence : RUU24S
• EAN : 4260456384802
• Poids de l'emballage : 1004 g
• Dimensions de l'emballage : 305mm x 202mm x 90mm

Certificats :

• ROHS
• CE
• E-Mark

Contenu de la livraison :

• 1 x boîtier de commutation (art. n° RUU24S)
• 1 x faisceau de câbles de déclenchement (art. n° RUERU24S-001)
• 1 x adaptateur pour le raccordement à des moniteurs avec connecteur à vis CGS à 4 broches (art. n° RUERU24-002)
• 1 x adaptateur pour le raccordement à des moniteurs avec connecteur RCA (art. n° RUERU24-001)
• 1 x télécommande tactile (art. n° RUERU24S-002)
• 1 x instructions de montage
