Als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs

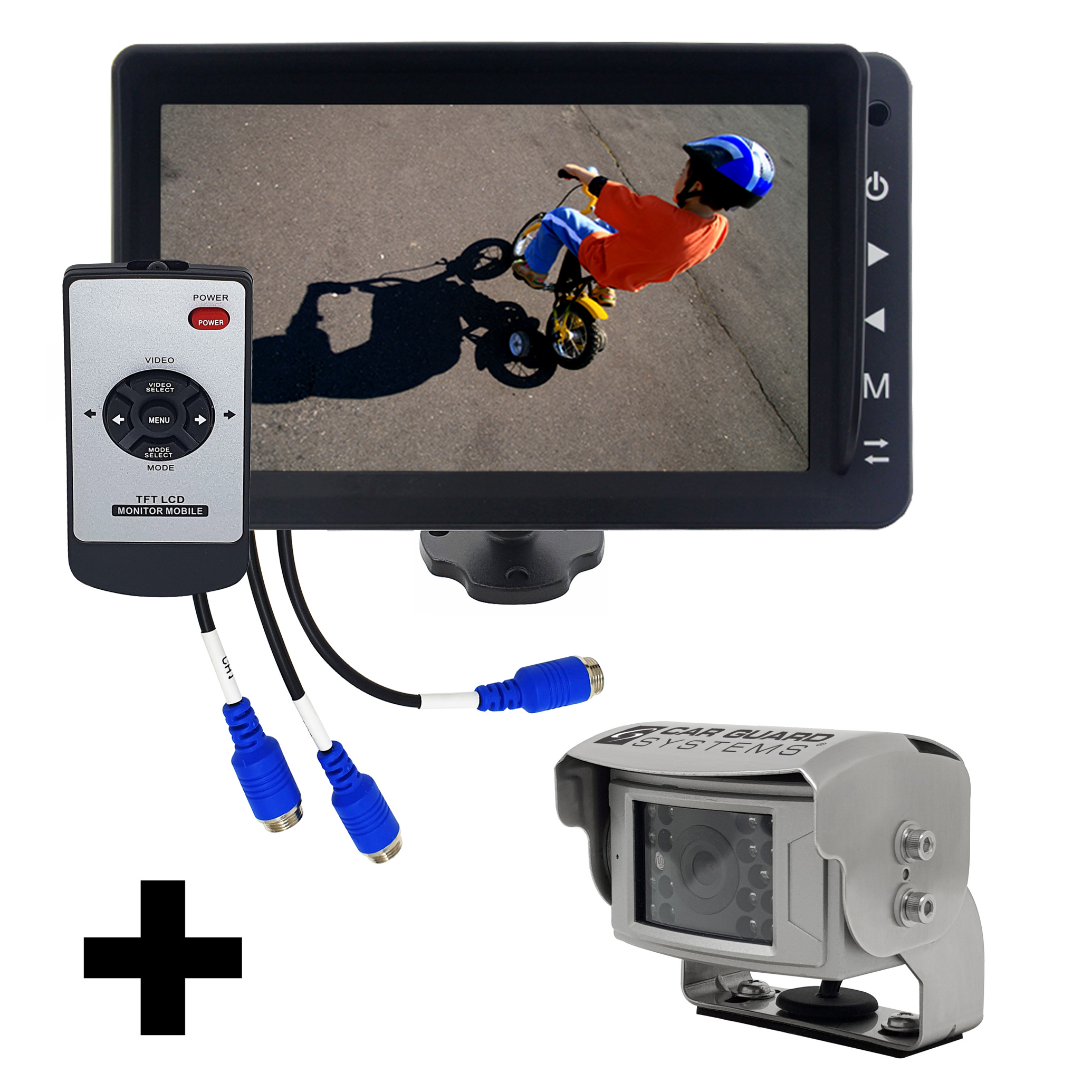

RAV-MO-7HD, 7" AHD-Monitor, 3 Kamera-Eingänge, Leitlinien + RAV-F Rückfahrkamera, 1080P, 115°, 9-14V

Funktionsbeschreibung:

Dieser äußerst robuste und hochwertige Monitor mit gummibeschichtetem Gehäuse bildet im Set mit der Rückfahrkamera mit Verschlussklappe und hervorragender Full-HD-Bildqualität ein vollwertiges Premium-Rückfahrvideosystem.

3 Kameraeingänge stellen sicher, dass Sie jederzeit alles im Blick haben und die Sicherheit gewährleistet ist. Über die 3 Triggereingänge können die Kameras über verschiedene Auslöser eingeschaltet werden, wobei die Rückfahrsicht immer Priorität erhält. Dieser Monitor kann dank eingebautem Lautsprecher die Geräusche im Umfeld der Kamera im Führerhaus, z.B. beim Einweisen, wiedergeben.

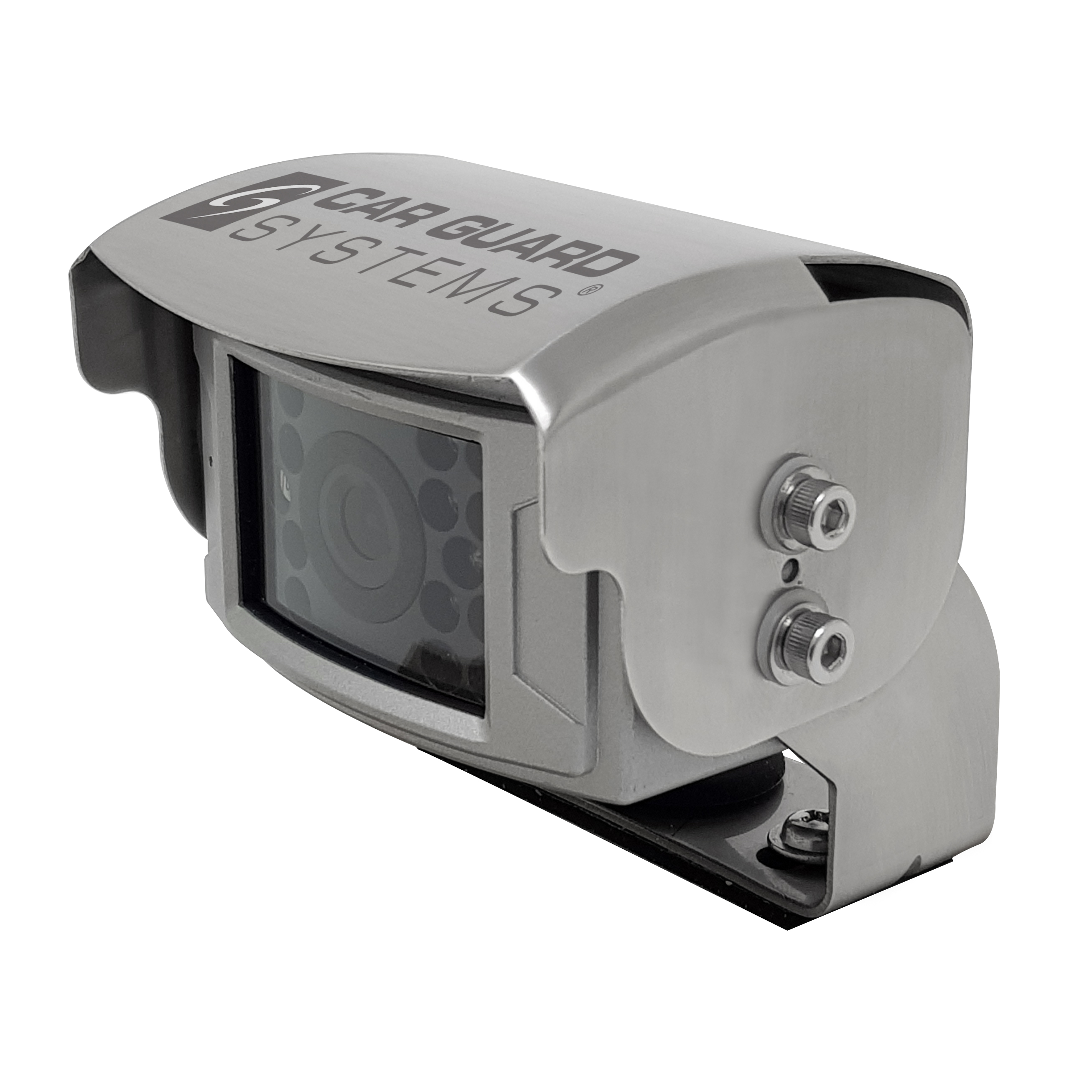

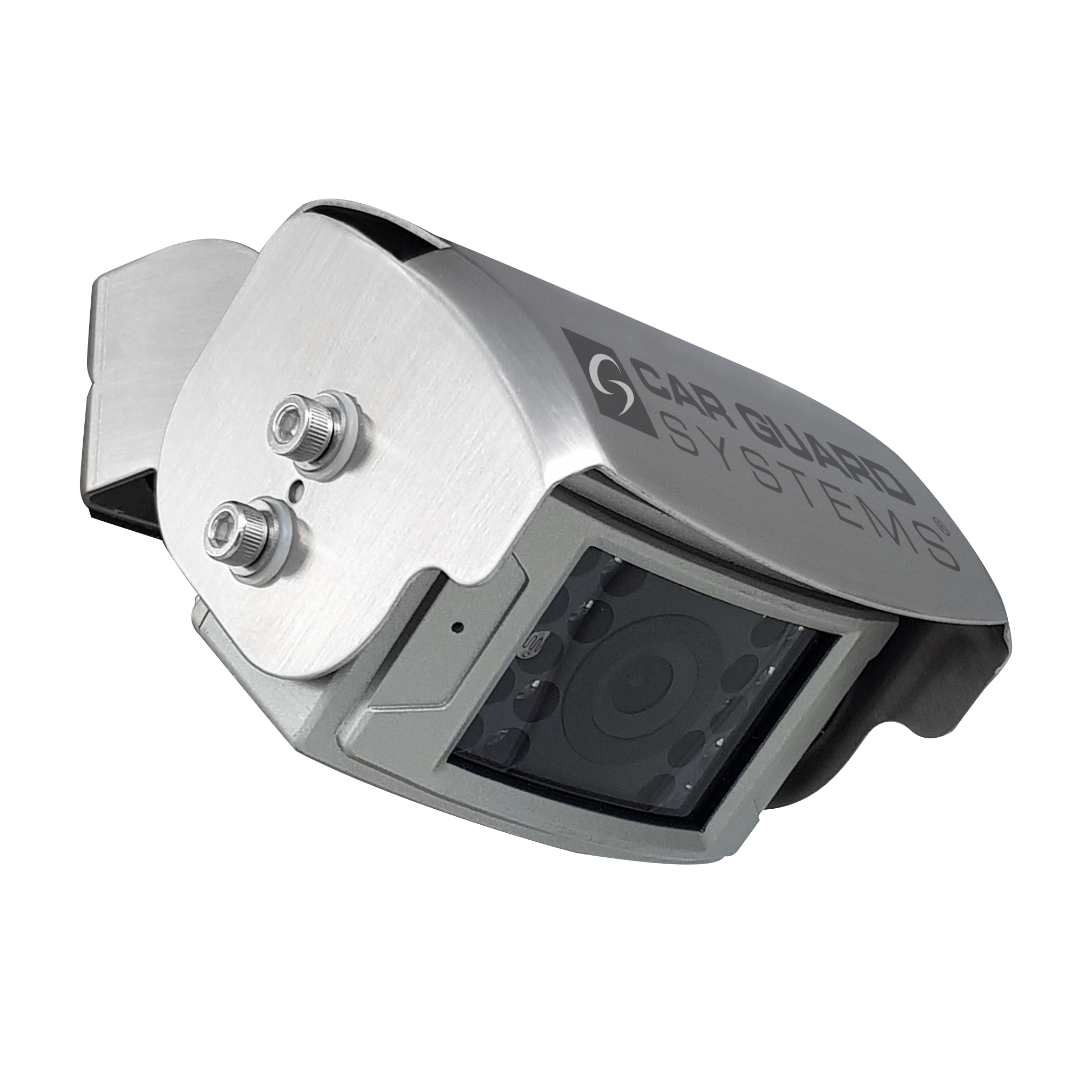

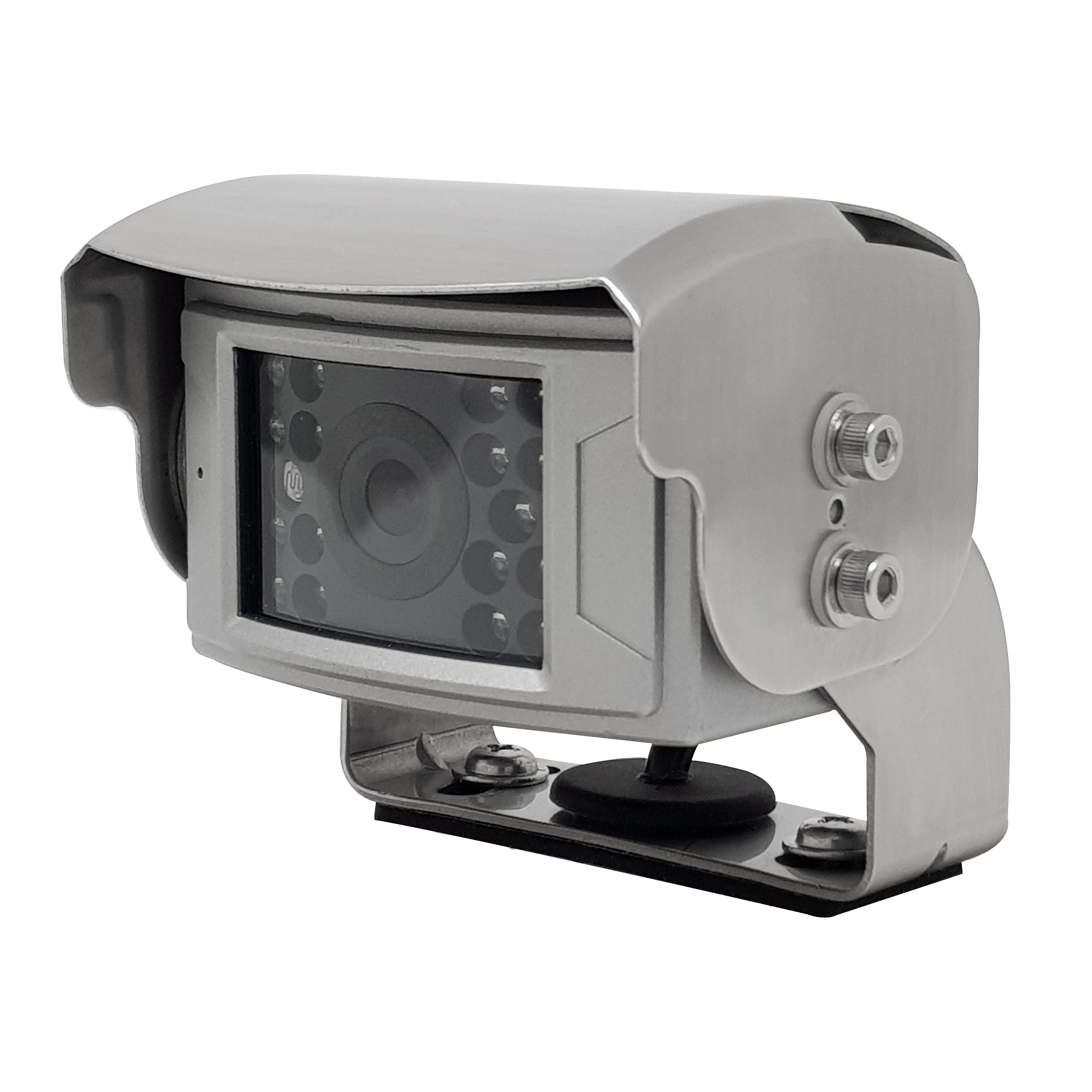

Die raffinierte Konstruktion der Rückfahrkamera RAV-F erlaubt jede beliebige Einbauposition: überkopf an der Decke, an der Wand oder auf dem Boden. Das Kameraanschlusskabel ist unsichtbar und absolut wasserdicht installierbar.

Geräteinformation Kamera:

Herausragende Auflösung: 2.080.000 Pixel mit 1080 TV-Linien
Stromversorgung: DC 9-32V +/- 10%
Objektiv-Erfassungsbereich: 70° (vertikal) / 95° (horizontal) 115° (diagonal)
konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen
Schutz gegen Wasser bei Hochdruckreinigern
Schutz gegen dauerndes Untertauchen
Schutz gegen Fremdkörper: absolut staubdicht
Schutz gegen Berührungen und Erschütterungen
das pulverbeschichtete silberne Aluminium-Druckgussgehäuse wird zusätzlich durch eine korrosionsfreie Sonnenschutzblende und einen 2 mm dicken, verwindungssteifen Montagefuß aus Edelstahl geschützt
äußerst unempfindlich gegen Äste, Hochdruckreiniger, Sturm, Dreck, Winterwitterung und Regen
wasserfeste Schraubverbindungen
Bildsensorgröße 700 TVL: 1/3 Zoll Sony CCD 810
Bildsensorgröße 1080p: 1/3 Zoll Sony MIX 225
schnelle Bildübertragung in Echtzeit
17 Infrarot-LEDs höchster Qualität garantieren auch bei Dunkelheit ein sehr gutes Bild
Nachtsicht bis zu 12m Lichtempfindlichkeit: 0 Lux (mit IR bei Nacht), 0,1 Lux (tagsüber)
vibrationsfest bis zu 10G (700TVL) / bis zu 15G (1080p)
stoßfest bis 100G
eingebautes Mikrofon
Heizung gegen Kondenswasser: aktiv unter 10° Celsius
automatische Gegenlicht- Kompensation
automatischer Helligkeits- u. Weißabgleich (nur für die analoge Variante)
TV-System: PAL (NTSC auf Anfrage erhältlich)
Antibeschlag-Lotusbeschichtung
Brennweite: f= 2,8 mm (700TVL) / f=3,6 mm (1080p)
Sensorerfassungsbereich: 4,9 mm (H) x 3,7 mm (V)
Leistungsaufnahme: < 2,5 W
am Fahrzeugheck kein Spannungsanschluss notwendig
Video-Signal-Ausgang: 1 Vp-p, 75 Ohm
Stromverbrauch im Betrieb: tagsüber 88 mA, nachts 128 mA, maximal: 535 mA
Betriebstemperaturbereich: -20° C bis 75° C, max. relative Luftfeuchtigkeit 95%
Standtemperaturbereich: -40° C bis 80° C, max. relative Luftfeuchtigkeit 95%
Abtastsystem: 2:1 Interlace 700TVL / progressiv 1080p
Synchronisierung: intern
horizontale Synchronisierungsfrequenz: 15,63 kHz / 15,73 kHz
vertikale Synchronisierungsfrequenz: 50 Hz / 60 Hz
Gamma: 0,45
Verstärkungsregelung: automatisch
Signal-Rausch-Verhältnis: 48 dB 700TVL / 52 dB 1080p
elektronische Verschlusszeit: 1/50 (PAL) ~ 1/100.000 s

Geräteinformation Monitor:

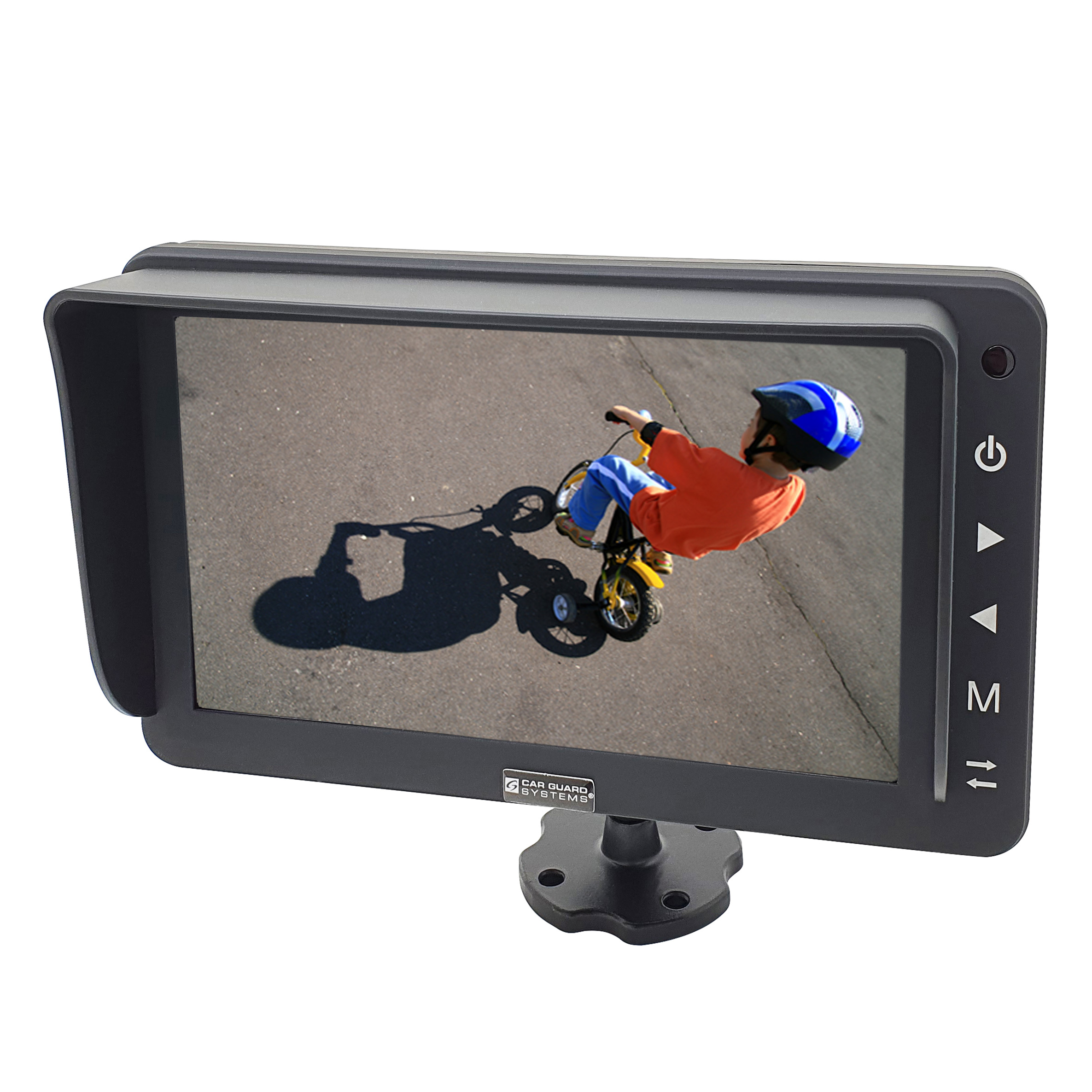

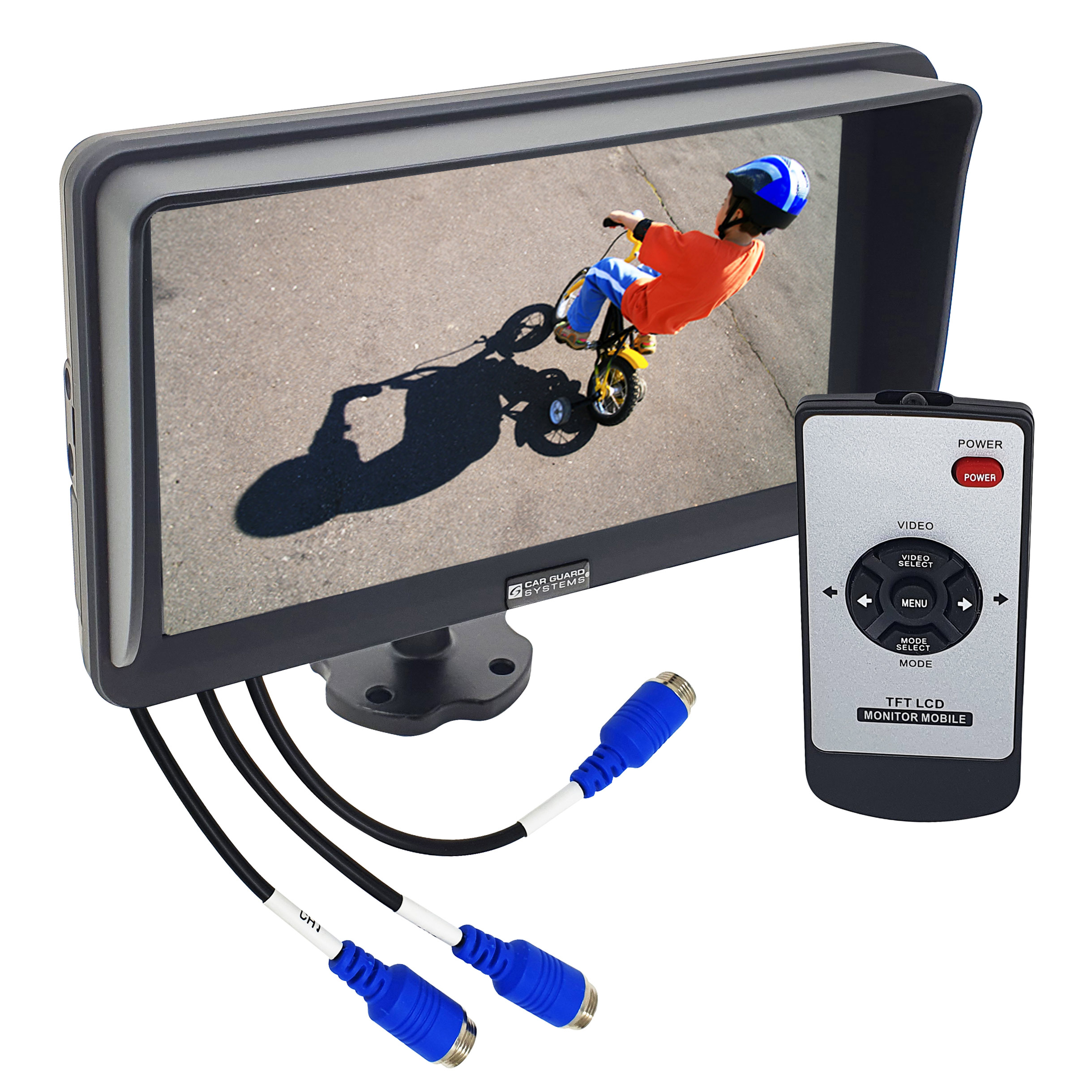

7"-AHD-LCD-Monitor mit 3 Kameraeingängen
Integrierter Lautsprecher Audiosignale von einer Rückfahrkamera können über Lautsprecher wiedergegeben werden
Für alle analogen und digitalen PAL- und NTSC-Kameras auch Full-HD-Kameras, 3 HD-Eingänge (720P 25/30Hz, 720P 50/60Hz, 1080P 25/30Hz)
Auflösung: 1024 x 600 Pixel
Betriebsspannung 932V DC
gummiertes, haptisch sehr angenehmes Monitorgehäuse

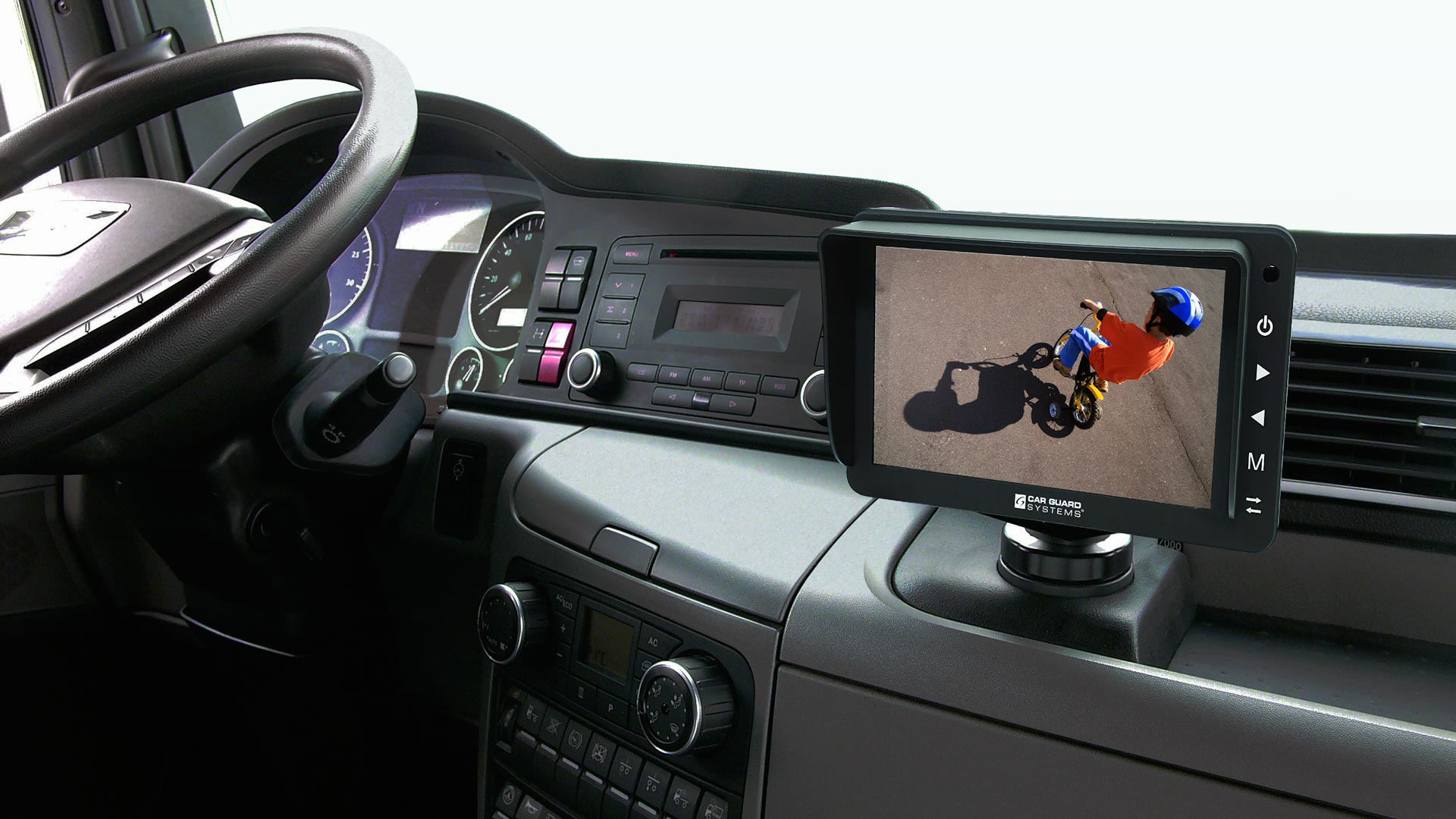

Metallfuß mit Kugelgelenken am oberen und unteren Ende zur optimalen horizontalen und vertikalen Ausrichtung (Passend dazu sind fahrzeugspezifische Armaturenbretthalterungen optional erhältlich)
3 Eingänge zum automatischen Einschalten des Monitors, z. B. Rückfahrlicht, Blinker, Arbeitsgeräte oder Armaturenbrettschalter (Rückfahrlichteingang hat Priorität)
Leitlinien zur besseren Abschätzung von Entfernungen (ein-/ ausschaltbar)
ACC-Time: Verzögerungshaltezeit des Rückfahrkamerabildes nach Abschaltung des Signals auf dem Rückfahrlichtkabel. Einstellmöglichkeiten: Aus, 1 15 s
Schlaf-/Timerfunktion: automatisches Abschalten des Monitors nach 0100 min in 10-min-Schritten einstellbar
Kameras sind spiegelbar für den Front-/Heckeinsatz oder links-/rechtsseitige Montage, Anzeige des linken oder rechten Spiegelbildes kann in jedem Kanal gewählt werden
Menüsprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch
OSD-Einstelloptionen für Helligkeit, Kontrast, Farbsättigung und Lautstärke
Optional erhältliche Adapter für serienmäßig vorinstallierte Kamerakabel u.a. der Marken Orlaco, Dometic, Brigade, Axion, Mekra und Car Guard Systems (auch alte Modelle)
Bildformat: 16:9
Helligkeit: 350 cd/m2
Bildwinkel horizontal: links: 70°, rechts: 70°
Bildwinkel vertikal: oben: 50°, unten: 70°
Maximale Leistungsaufnahme: 5W
Betriebstemperaturbereich: -20° C bis 70° C
Standtemperaturbereich: -30° C bis 80° C

Produktmaße und Gewicht Monitor

Maße mit Sonnenblende: H: 195mm/ B: 114mm/ T: 55mm
Gewicht: 450g

Produktmaße und Gewicht Kamera

Länge: 77,9 mm, Breite: 71,3 mm, Höhe: 70 mm
Gewicht: 360g

Logistik und Verpackung:

Artikelnummer: RUMO7173AB04
EAN: 4260456386394
Verpackungsmaße: H: 305mm/ B: 202mm/ T: 176mm
Verpackungsgewicht: 2420g

Zertifikate:

IP69K Wasserdichtheits- und Staubresistenztest für die Kamera (bei Hochdruck-/ Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge)
Salzdunsttest
ROHS
CE
E-Mark

Lieferumfang:

1x 7 Zoll Monitor
1x Anschlusskabel
1x Fernbedienung
1x Monitor- Halterung
4x Blechschrauben
1x Farb- Rückfahrkamera (9-14V)
1x 20 Meter Anschlusskabel mit 4 Pin Aviation-Verbinder
1x Dichtungsgummiplatte für den Montagefuß
1x Dichtungsring für die Kabeldurchführung
4x Schraubensatz für die Befestigung am Fahrzeug (2x für Blech/ 2x für PVC/ 2x mit Gewinde)
1x Einbau- und Bedienungsanleitung
