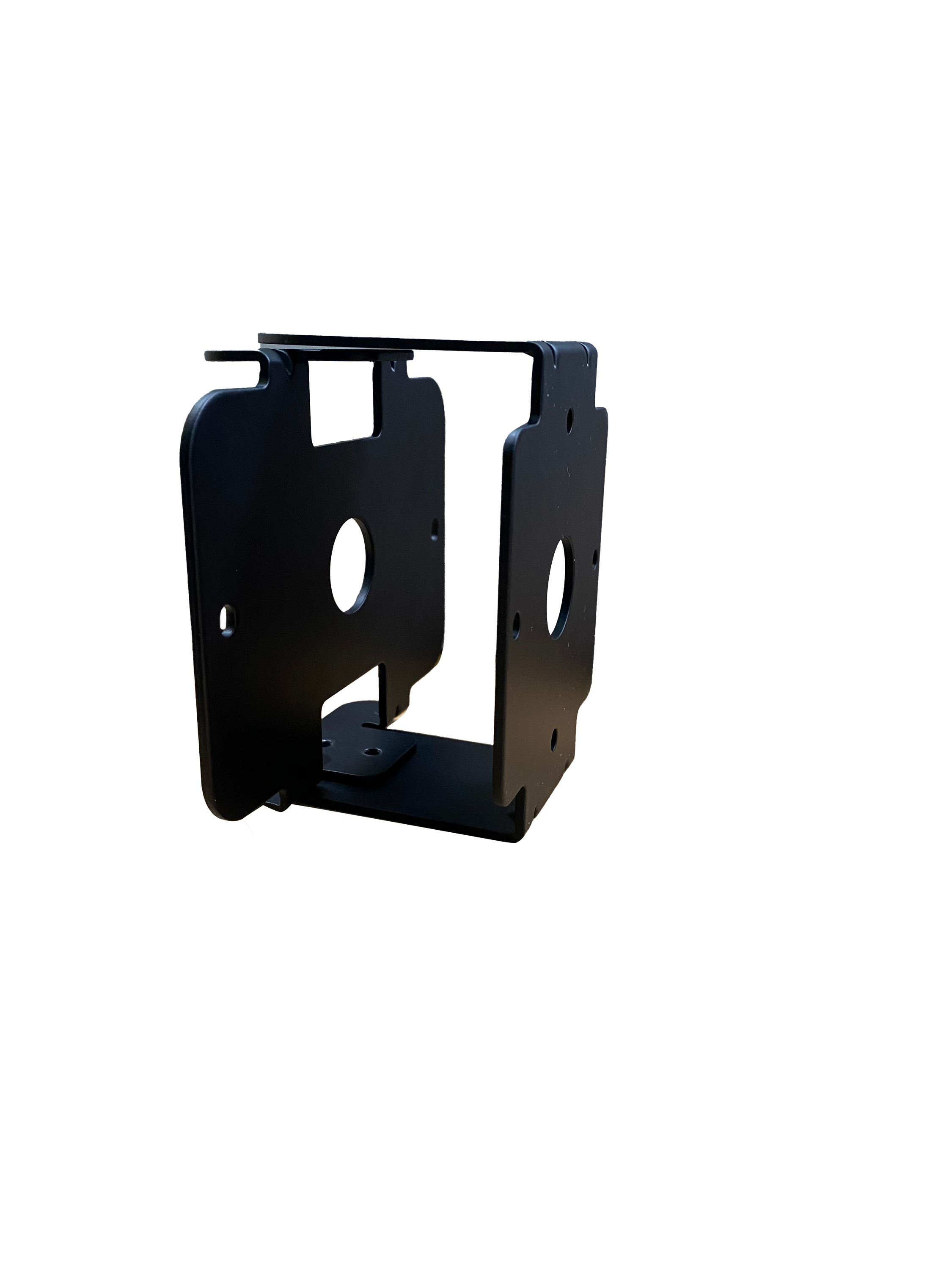

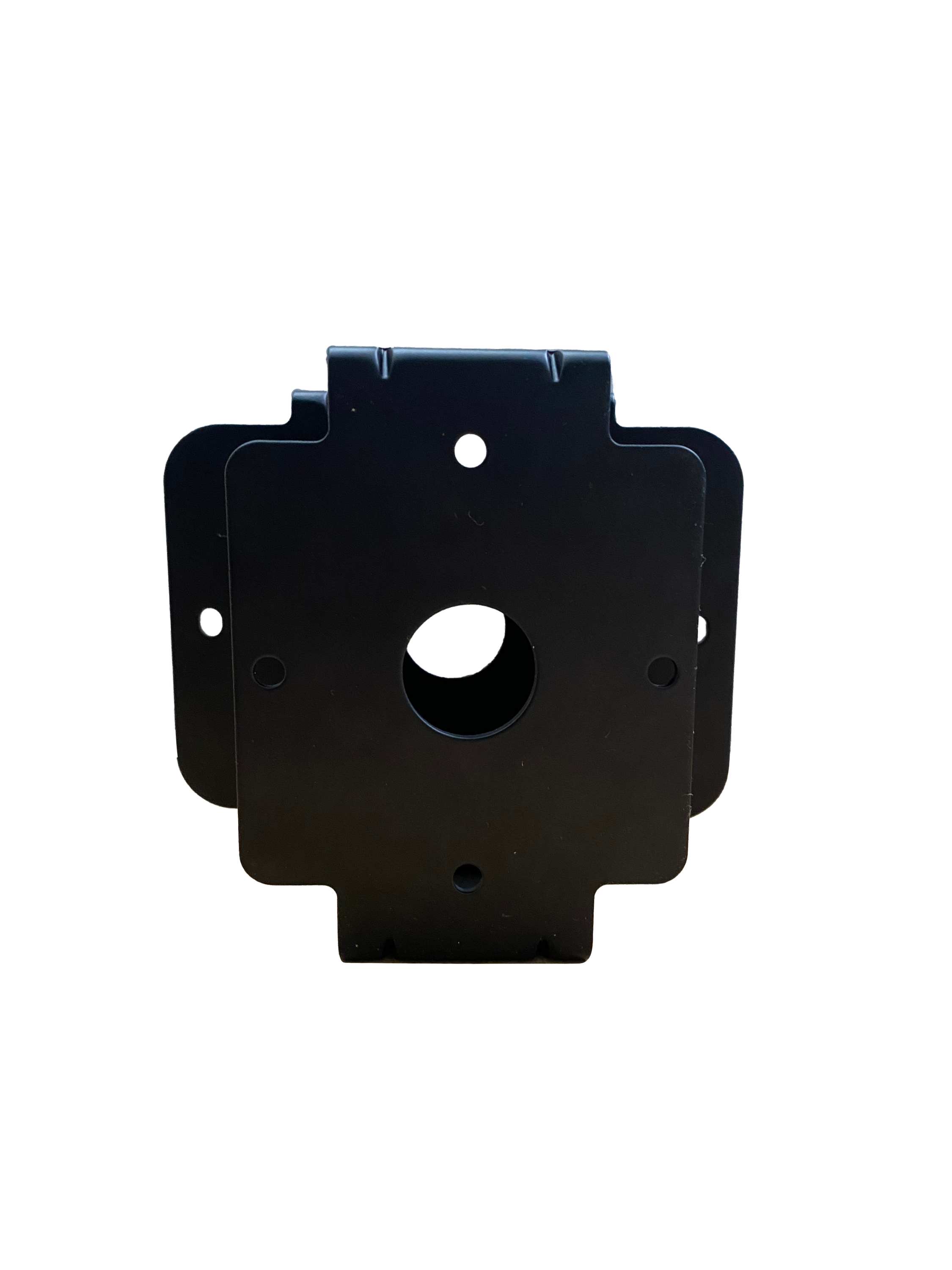

Wspornik RADAR REAR ANGEL VIEW do kątowego montażu czujnika radarowego radarowego systemu ostrzegania o odległości RAV-R

Opis funkcji:

System detekcji radarowej Radar Angel View® z kamerą Full HD został zaprojektowany do aktywnego wykrywania przeszkód i umożliwia wyjątkową wydajność w każdych warunkach pogodowych. Bez tego systemu przeszkody mogą być wykrywane losowo lub zbyt późno z powodu martwych punktów. Systemy radarowe rozpoznają stałe i ruchome przeszkody w dowolnie definiowanym obszarze i wyświetlają je na monitorze w postaci krystalicznie czystego obrazu 1080p. Operator jest niezawodnie ostrzegany o zbliżających się obiektach za pomocą przyspieszającej sekwencji dźwięków, nawet w najbardziej niesprzyjających warunkach na placu budowy, takich jak błoto, deszcz i śnieg.

W połączeniu z monitorem Rear Angel HD lub standardowym monitorem pojazdu OEM i kamerą Full HD, oprócz alarmu dźwiękowego, może on również zapewniać ostrzeżenie wizualne w czasie rzeczywistym, aby ostrzegać kierowców o potencjalnych zagrożeniach i pieszych.

Dla maszyn budowlanych i ciężarówek przemysłowych bez homologacji drogowej

Aby uniknąć wyzwalania niepotrzebnych alarmów poza szerokością pojazdu, zakres monitorowania radaru w ruchu publicznym powinien być ustawiony tylko na szerokość pojazdu.

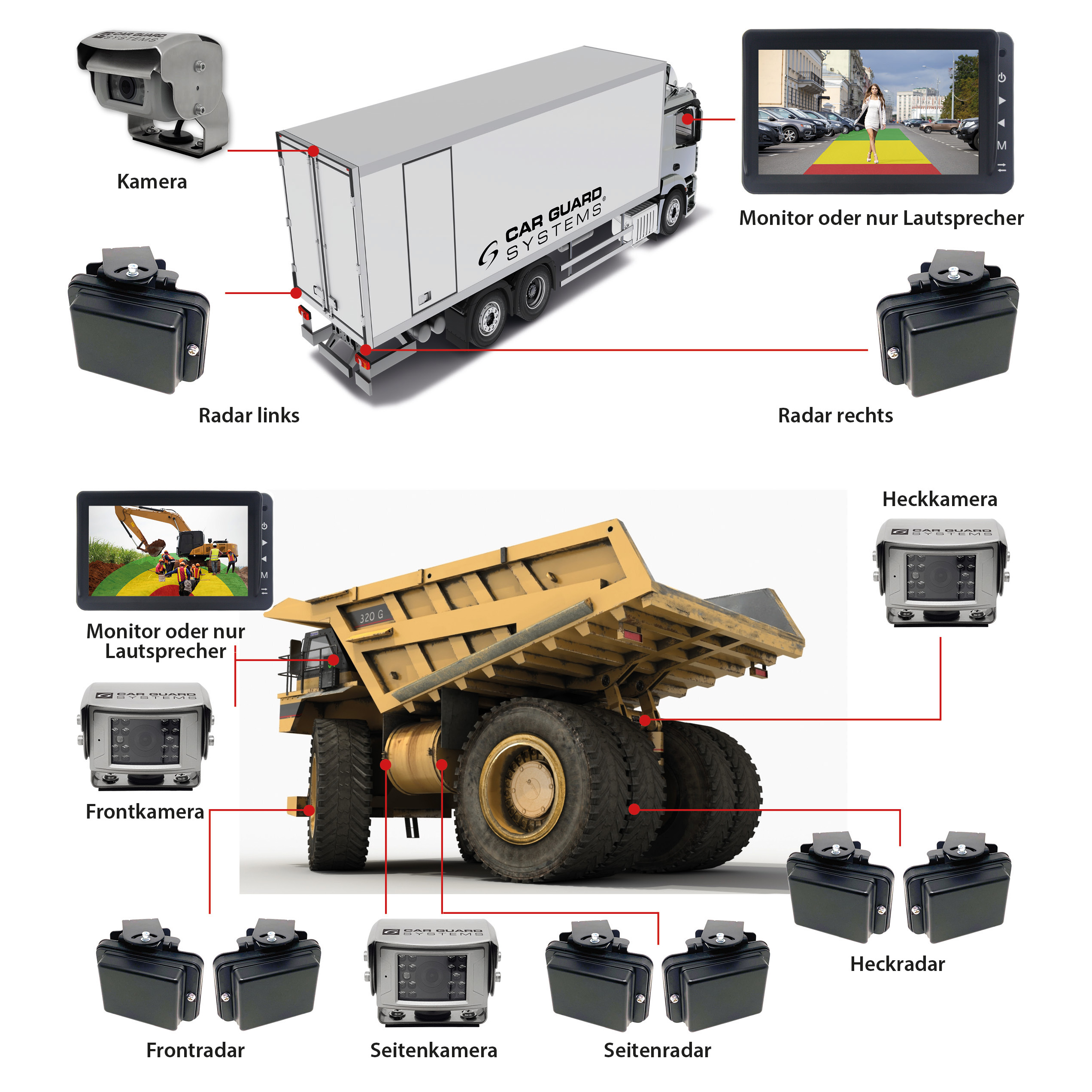

Ponieważ monitor ma 3 wejścia kamery, system można rozszerzyć o kamery przednie i boczne, a także podłączyć do standardowych systemów nawigacji OEM.

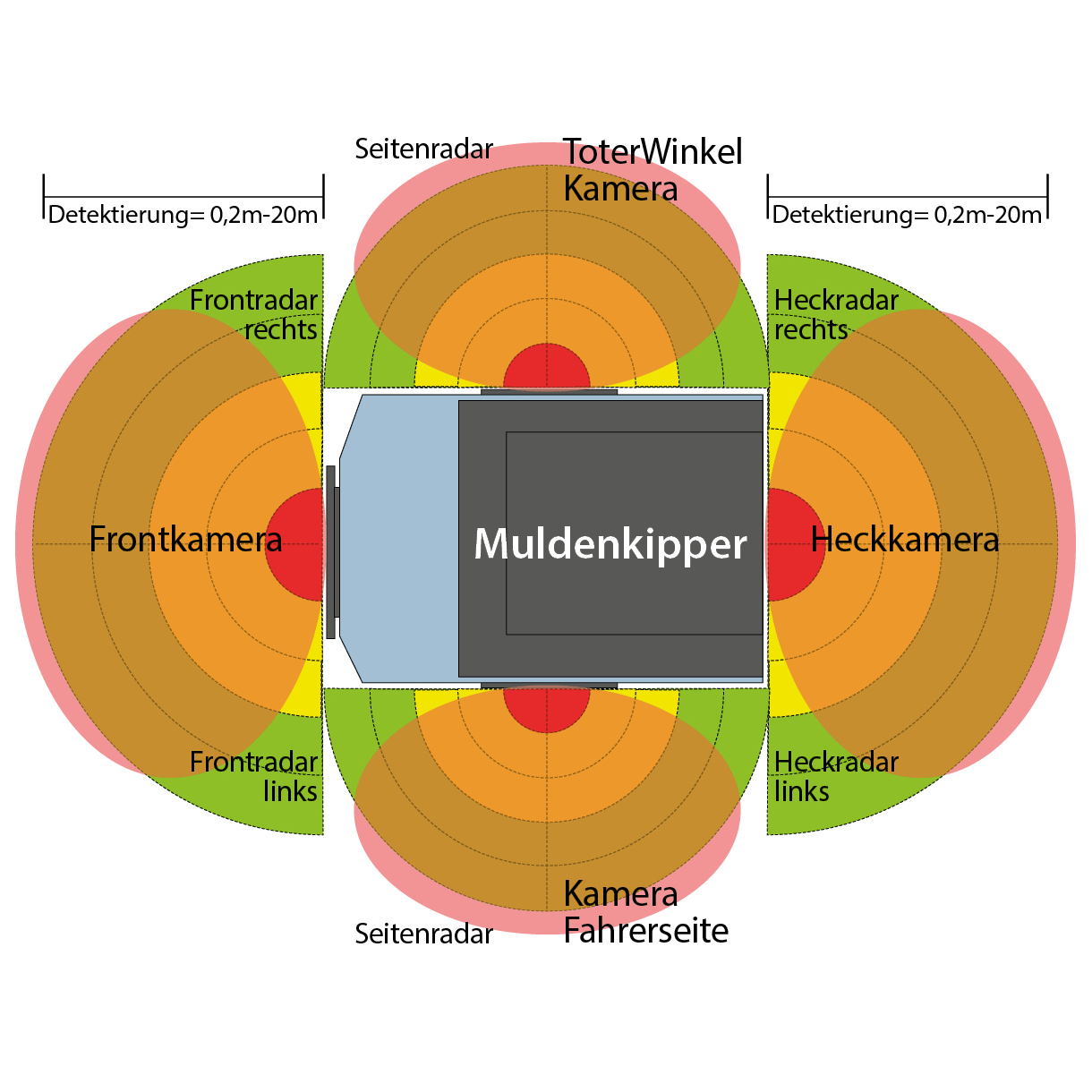

Dzięki rozbudowie o dodatkowe radary i kamery, możliwe jest uzyskanie wszechstronnego widzenia i wykrywania obiektów we wszystkich typach maszyn.

Kamery można rozszerzyć, np. w celu podglądu rygli blokujących pojemnik

Instrukcje instalacji i obsługi znajdują się w obszarze pobierania po prawej stronie.

Informacje o urządzeniu:

• Rozdzielczość do 1080P
• Akustyczny komunikat ostrzegawczy (sygnał dźwiękowy)

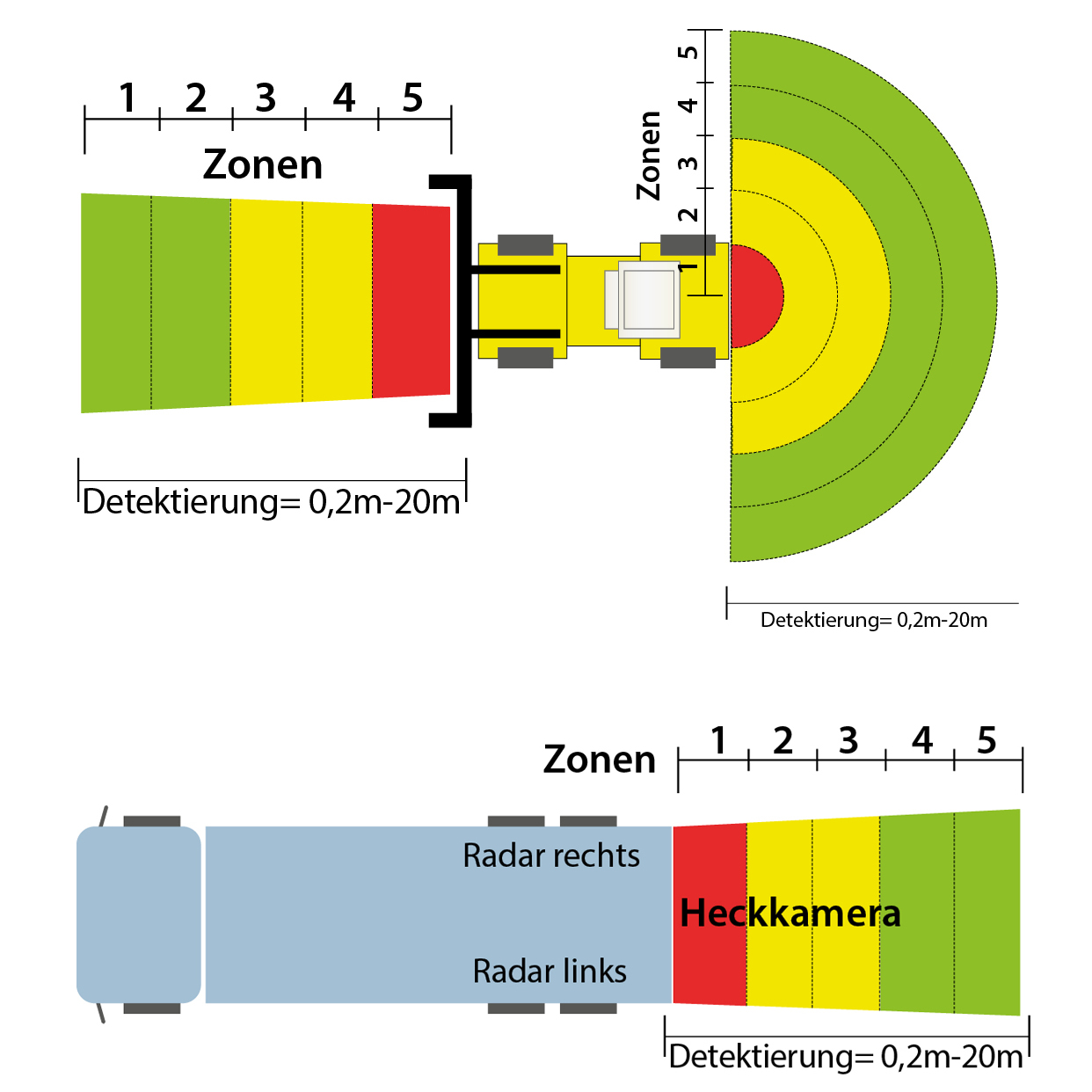

• 5 dowolnie definiowanych stref radarowych wyświetlanych na ekranie
• Zakres wykrywania regulowany w zakresie od 0,1 do 20 m długości i szerokości (100° w poziomie i 40° w pionie)
• Odległość między 2 czujnikami regulowana w zakresie od 1 do 4 m
• Temperatura pracy od -30 do +80°C
• Wejście wyzwalające i wyjście alarmowe, np. do aktywacji światła ostrzegawczego

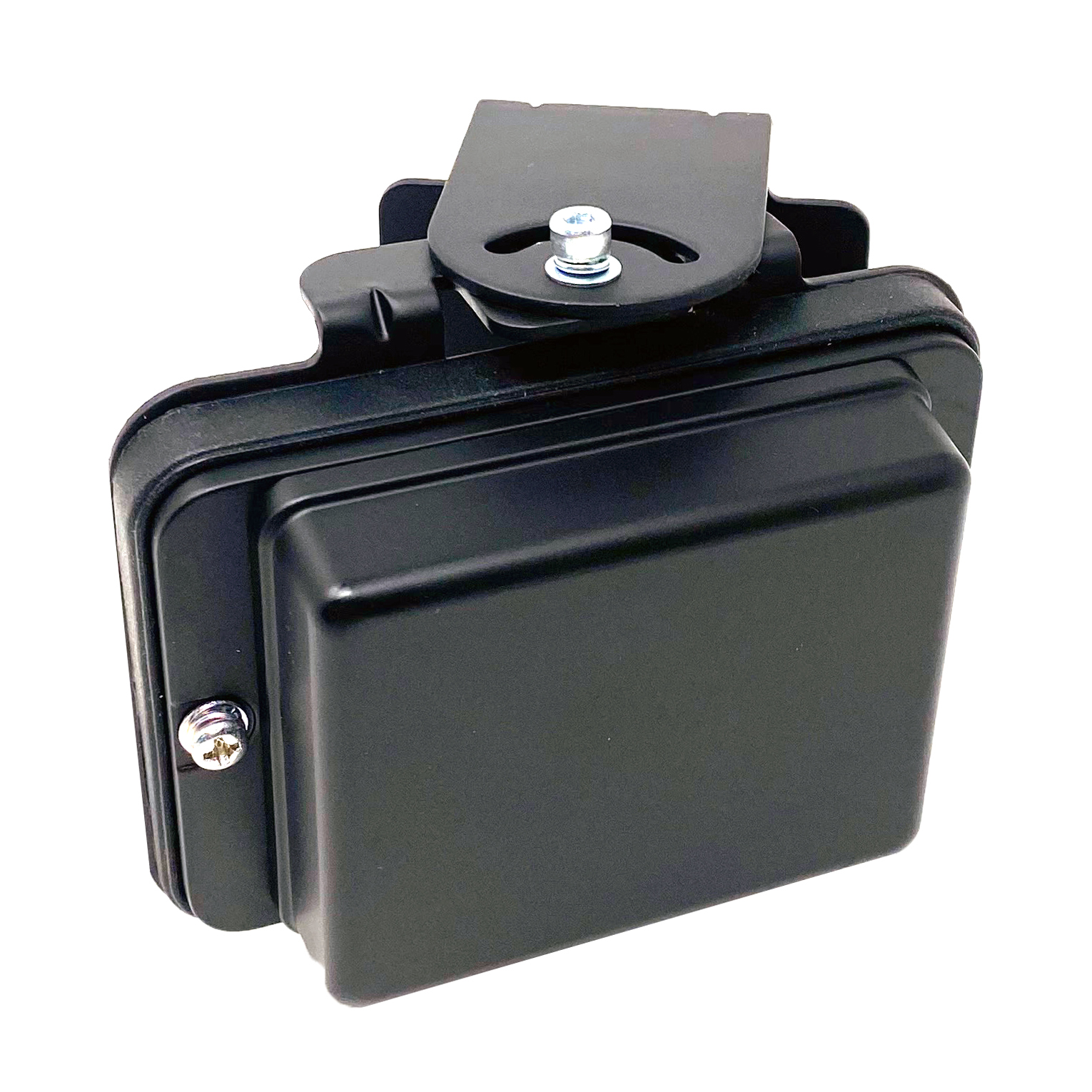

• Różne uchwyty do montażu jednego lub więcej czujników radarowych
• Najwyższa wodoodporność IP69K (kamera i radar) IP66 (jednostka sterująca)
• Certyfikat antywibracyjny: ISO 16750-3 (15 G)
• Do 5 obszarów radarowych jednocześnie
• Graficzny wyświetlacz na monitorze z gradacją kolorów (daleki, średni, bliski)
• Automatyczne włączanie po włączeniu biegu wstecznego
• Indywidualne dostosowanie czujników do potrzeb użytkownika
• Konfiguracja za pomocą smartfona i komputera (aplikacja i łącze do oprogramowania zawarte w instrukcji)
• Wykrywa zarówno obiekty statyczne, jak i dynamiczne
• Częstotliwość radaru: 24,00...24,20 GHz.
• Radar z modulowaną falą ciągłą (FMCW)
• Zasilanie: 10-32 V DC.
• Zasięg detekcji: 0,1...20 m, do 5 stref detekcji (odległość każdej strefy można skonfigurować)
• Szerokość regulowana w zakresie od ±0,1 do ±10 m (od 0,2 do 20 m)
• Kodowanie kolorystyczne wykrytych odległości na wyświetlaczu: zielony (daleko), żółty (średnio), czerwony (blisko)
• Tolerancja odległości: +/-30 cm.
• Kąt wiązki: 100° (poziomo), 40° (pionowo)
• 1 wejście wyzwalające (+10 V DC)
• 1 wyjście alarmowe (audio) (~1A)
• 1 wejście wideo i 1 wyjście wideo w formacie: 720P (25 kl./s/30 kl./s) do 1080P (25 kl./s/30 kl./s)
• Moduł Wi-Fi: 2,4 GHz (opcjonalnie)
• Stopień ochrony: IP69K (czujnik), IP66 (skrzynka kontrolna)
• Odporność na wstrząsy: 5,9G

Przełączane rozwiązania wizyjne:

• Art. Nr: RUMO7173A: RAV-MO 7HD, 7-calowy monitor AHD (do 1080p)
• Nr art. Nr art.: RUM16513PT: RAV-M mini kamera cofania z migawką, 1080p
• Nr art.: RUF16413PT Nr art.: RUF16413PT: Kamera cofania RAV-F, 1080p
