Adapter CARGUARD ANGEL VIEW do podłączenia wszystkich kamer CGS do monitorów MERCEDES Multimedia Cockpits J6B i J6C z przygotowaniem kamery J9P

Między innymi do następujących modeli Mercedesa od roku modelowego 2019:

• Mercedes Actros 5
• Mercedes Arocs 5
• Mercedes MP5

Za pomocą tego kabla adaptera można błyskawicznie podłączyć kamerę CGS do standardowego monitora pojazdu.

Jeśli chcesz podłączyć kilka kamer, ale masz tylko jedno standardowe połączenie kamery, powinieneś zapoznać się z naszymi skrzynkami przełączającymi. Za pomocą tego adaptera można podłączyć do 4 kamer jednocześnie i w ten sposób, na przykład, wyświetlać obraz z kamery tylnej i przedniej oraz dwóch kamer bocznych jednocześnie na jednym monitorze.

Alternatywnie, można również podłączyć do trzech dodatkowych kamer za pomocą trzech adapterów (RUAD-022-E) do standardowej skrzynki przełączającej.

Kamera cofania jako pomoc przy parkowaniu i do monitorowania ruchu z tyłu dla wejść kamer analogowych

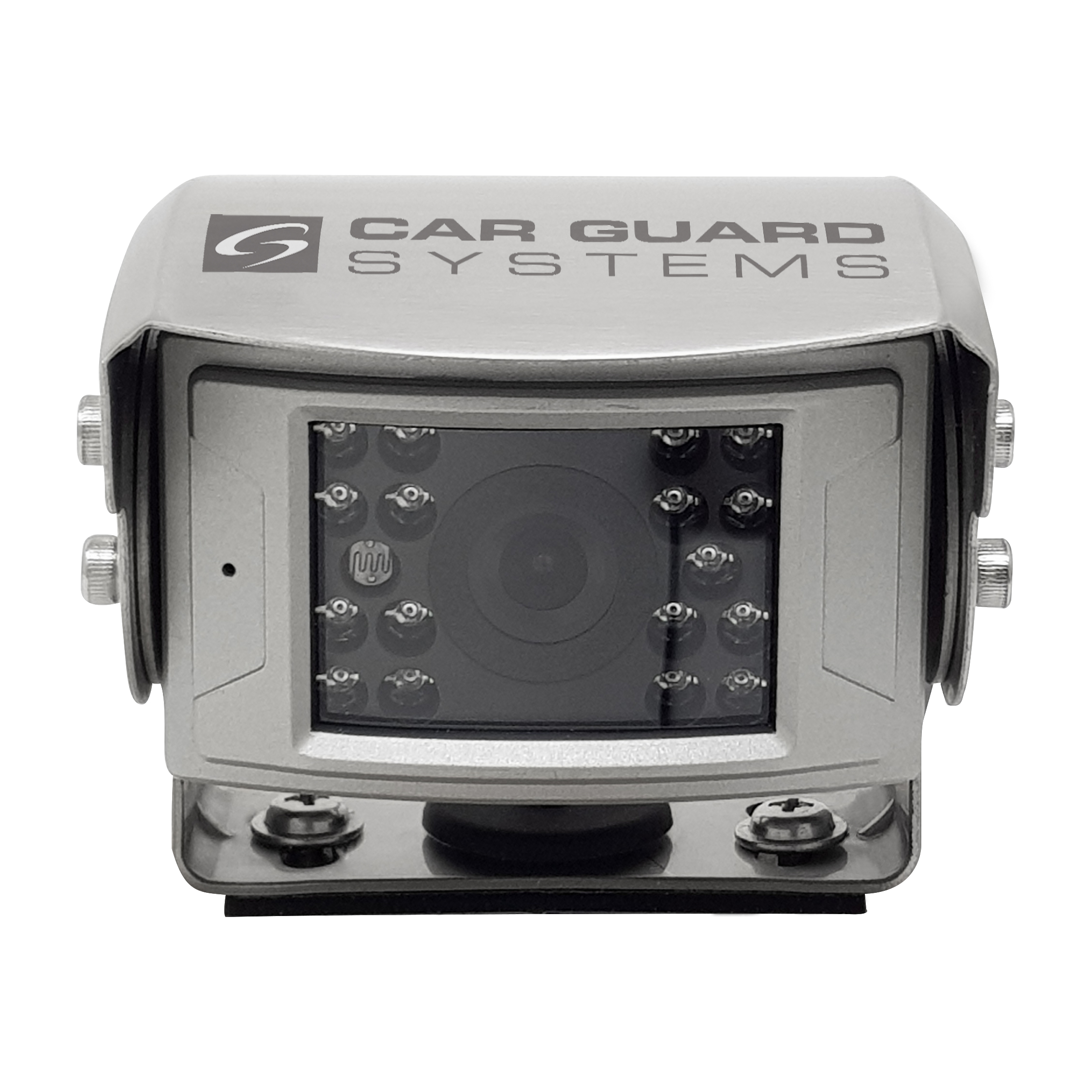

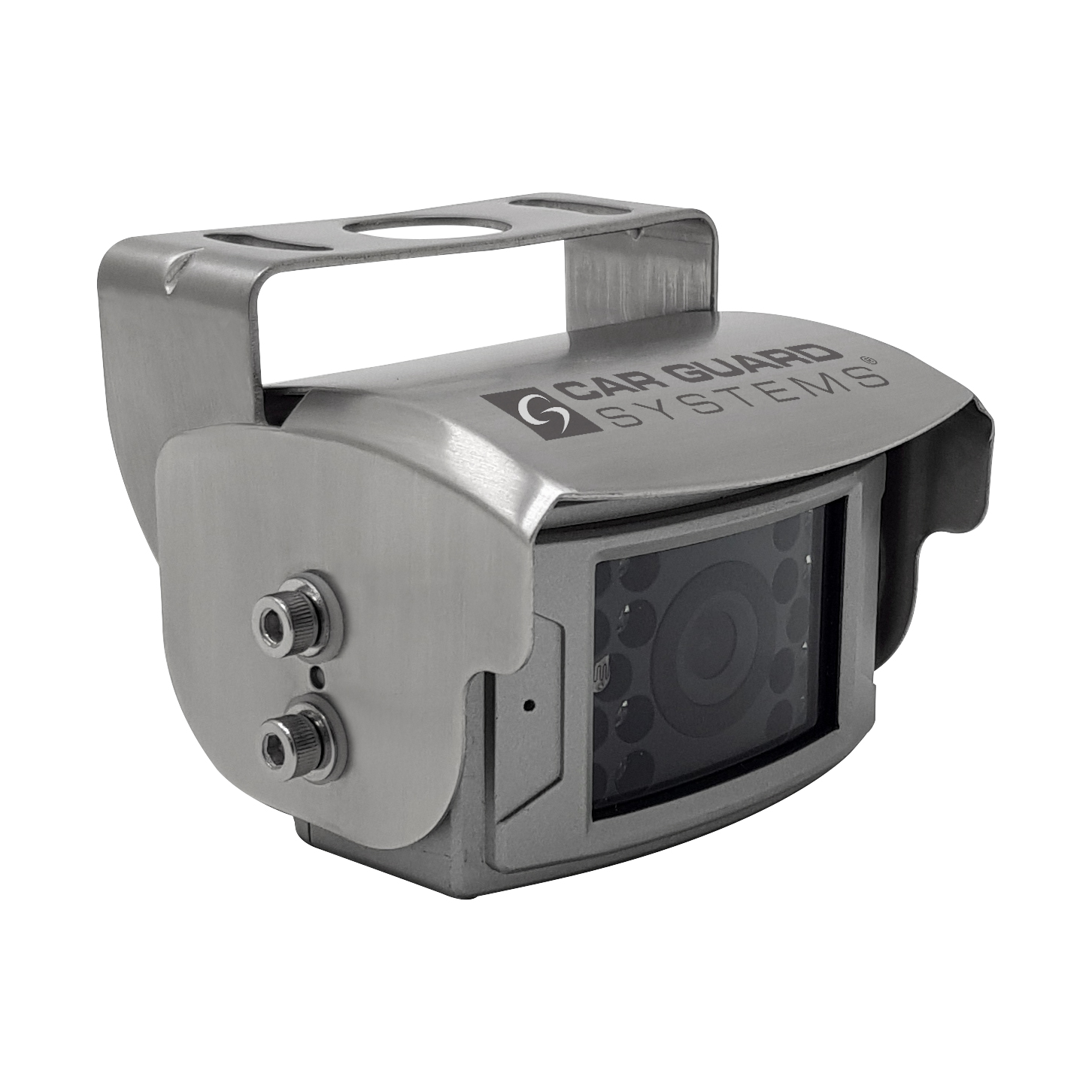

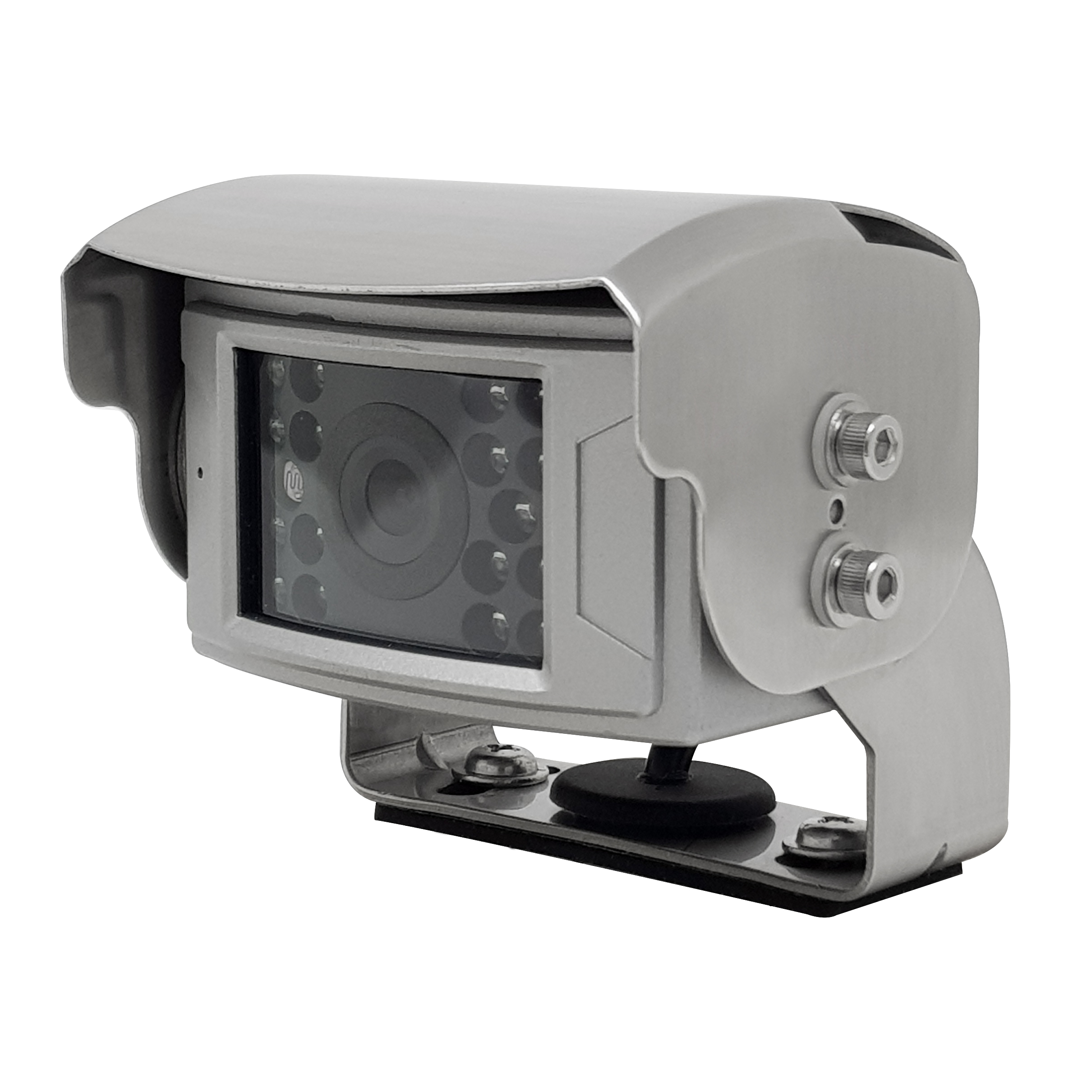

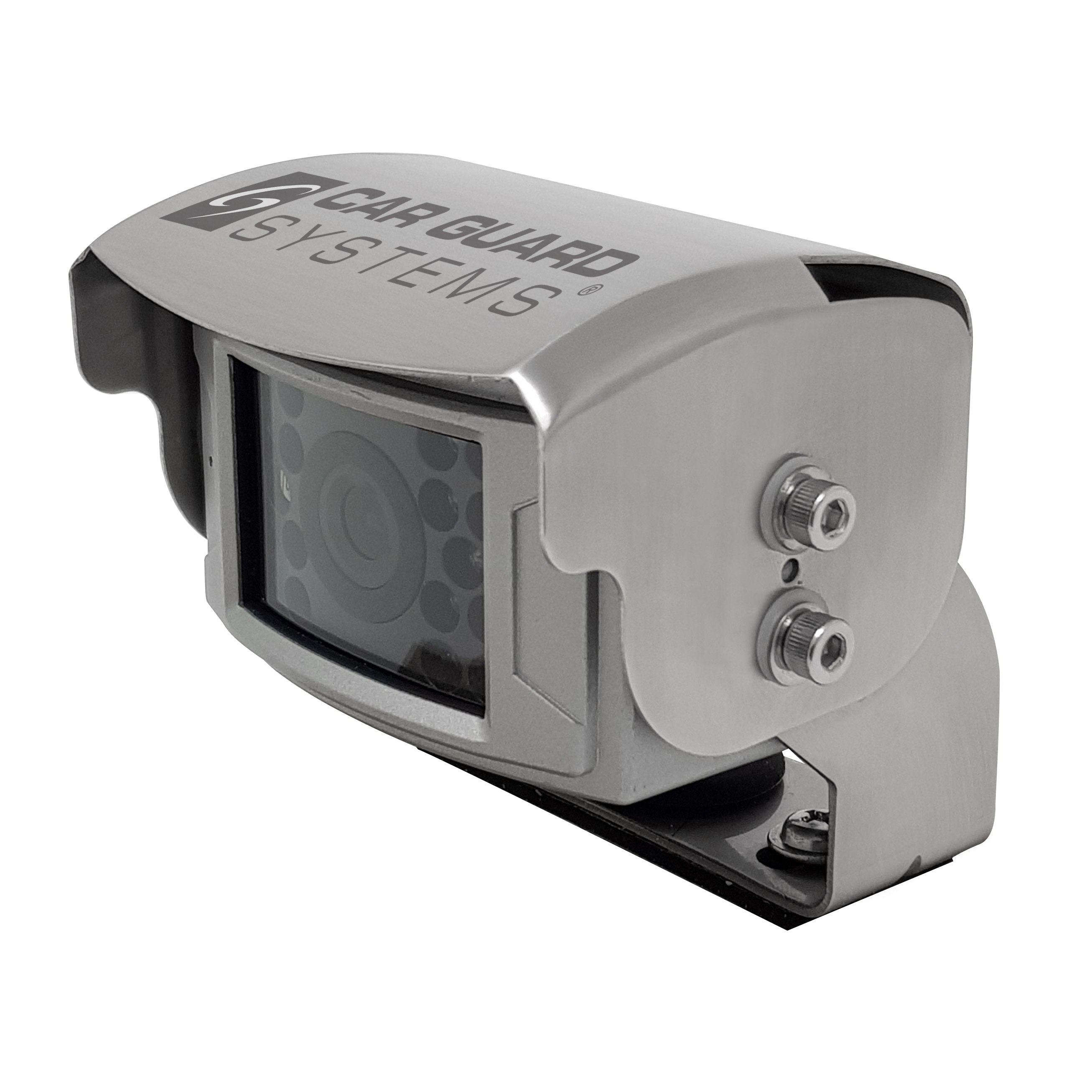

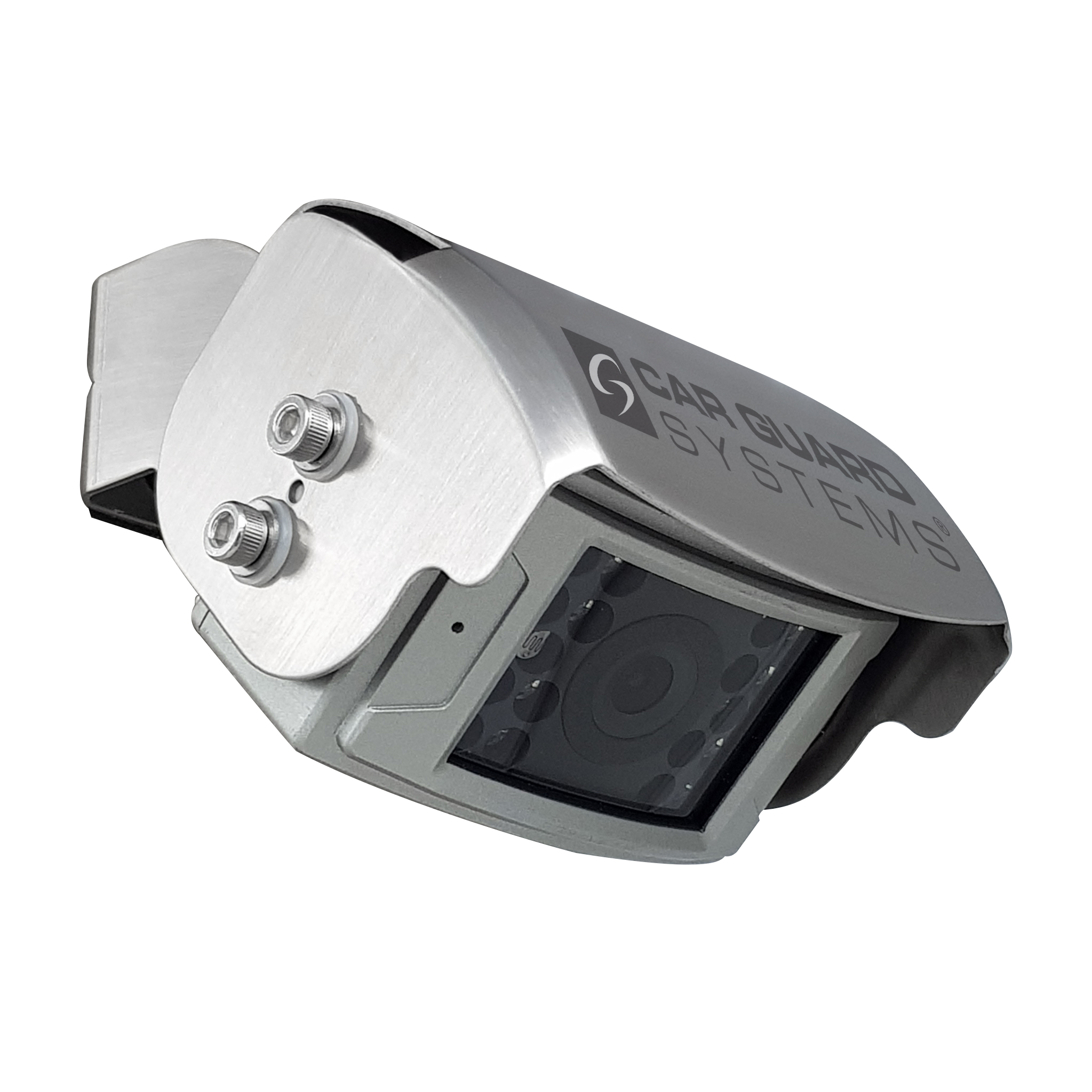

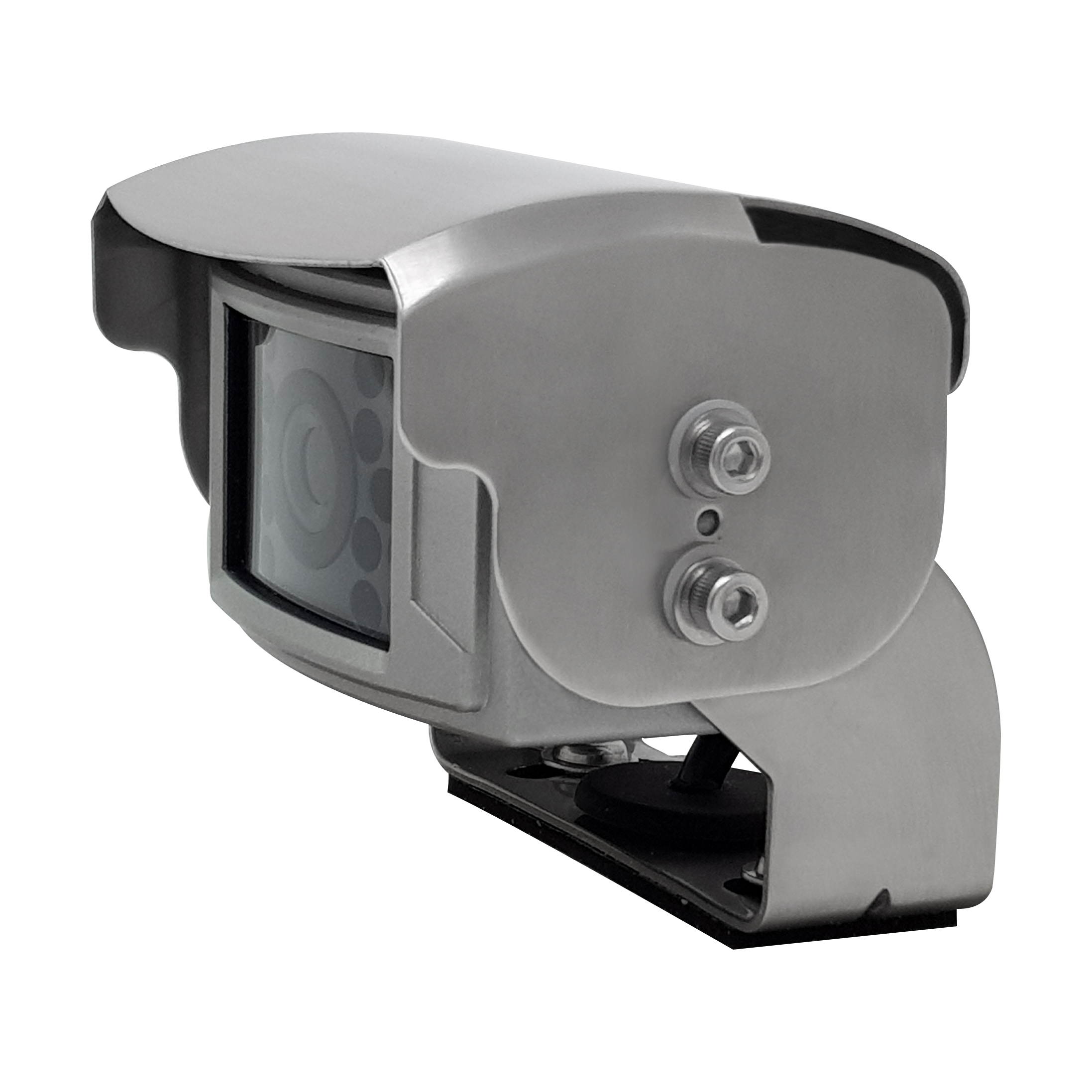

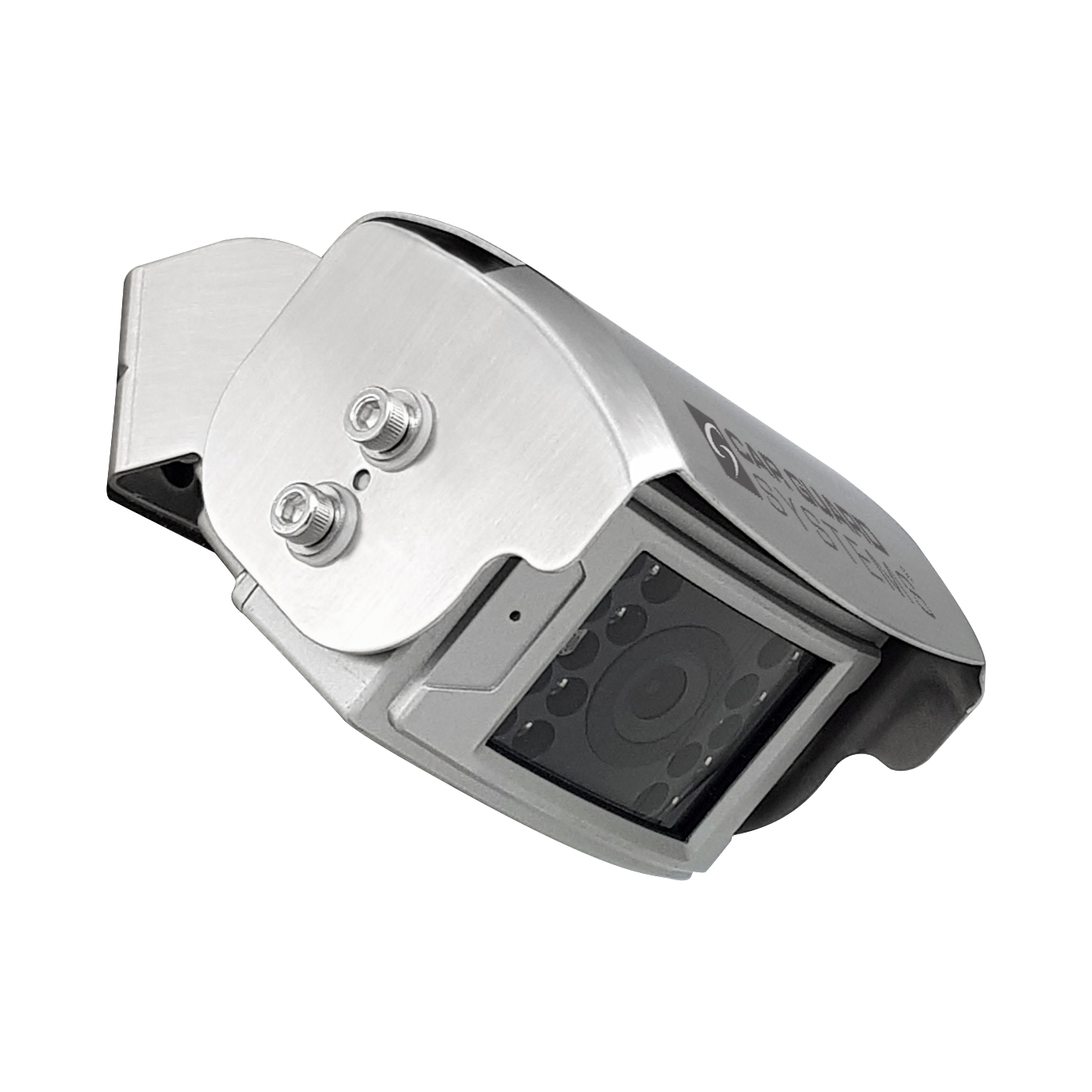

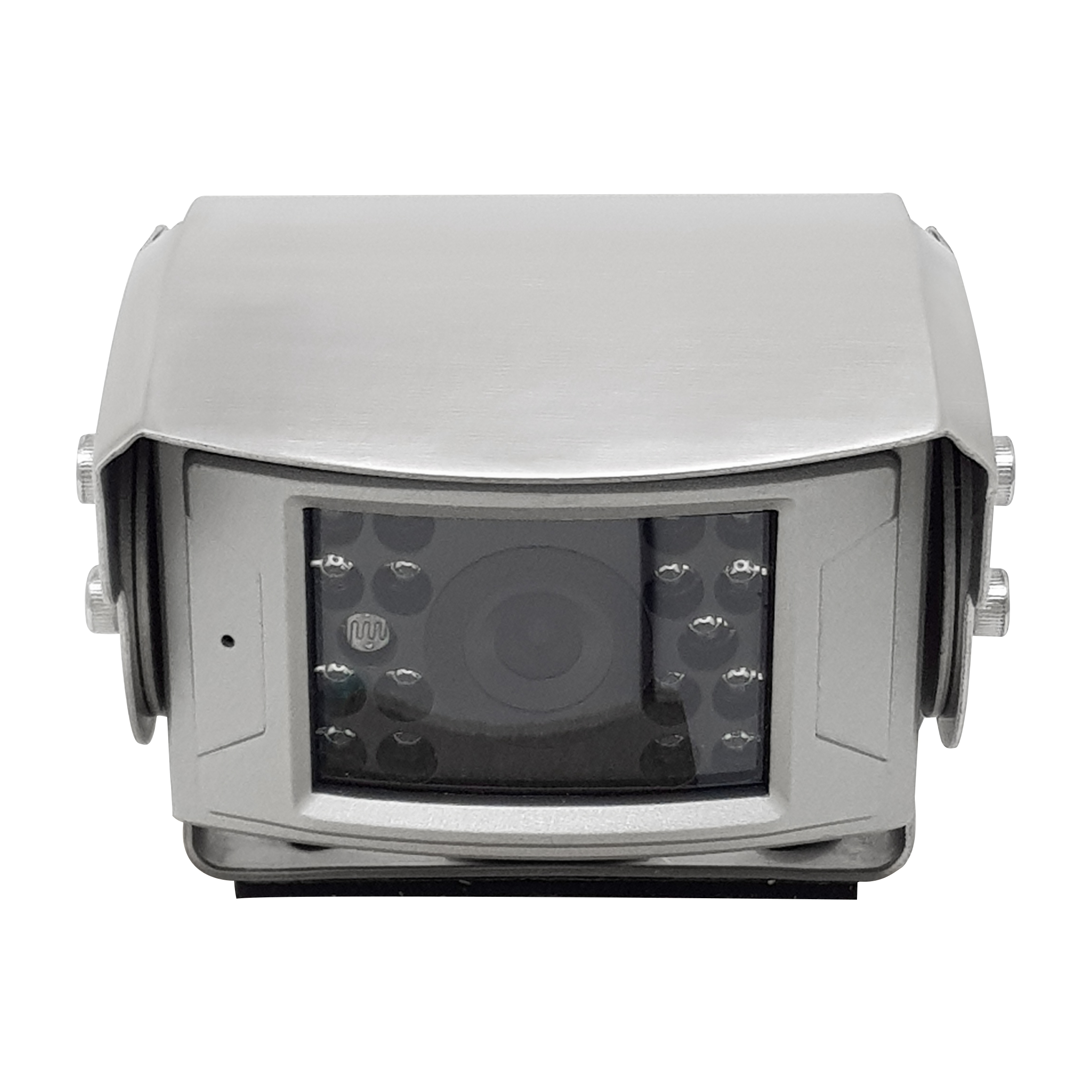

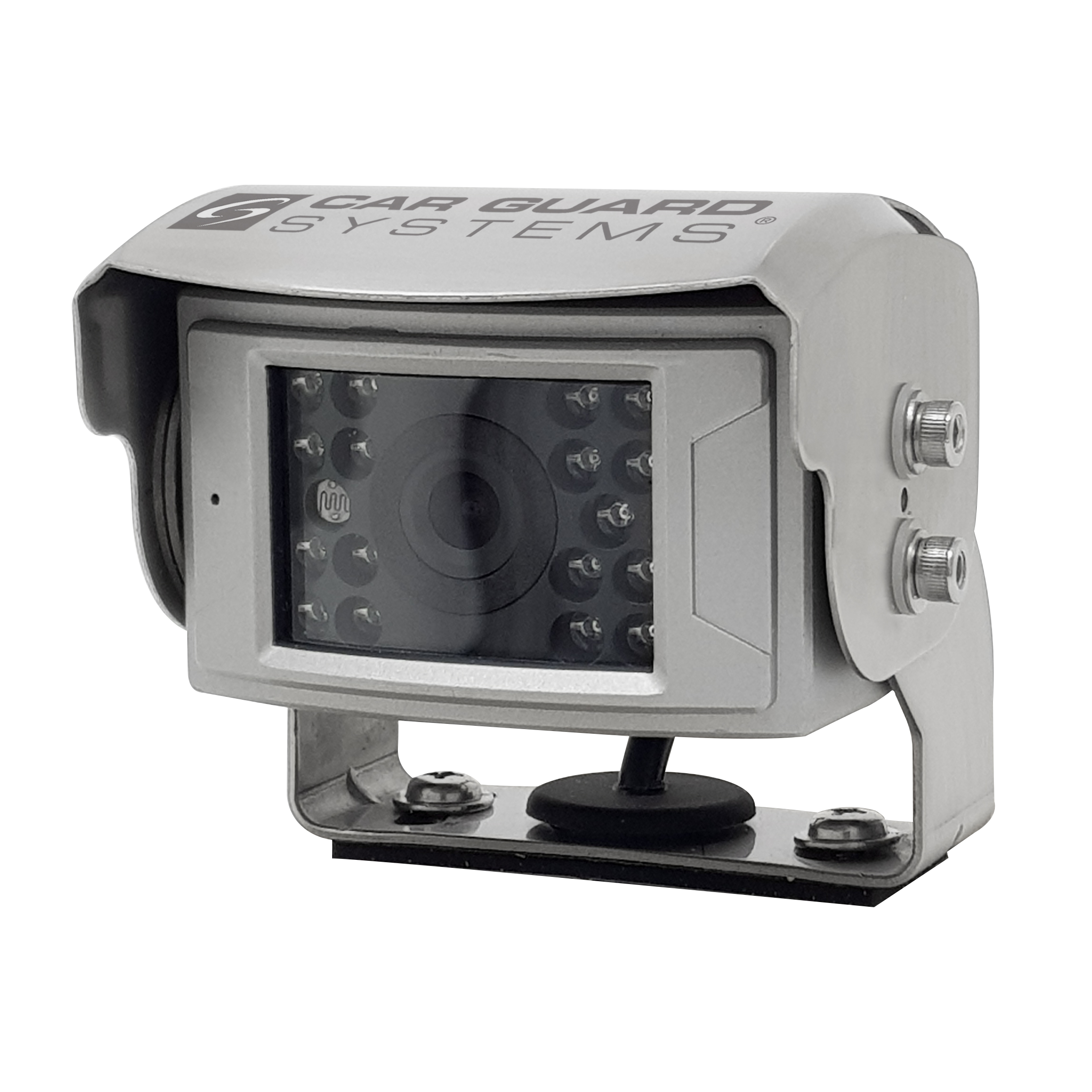

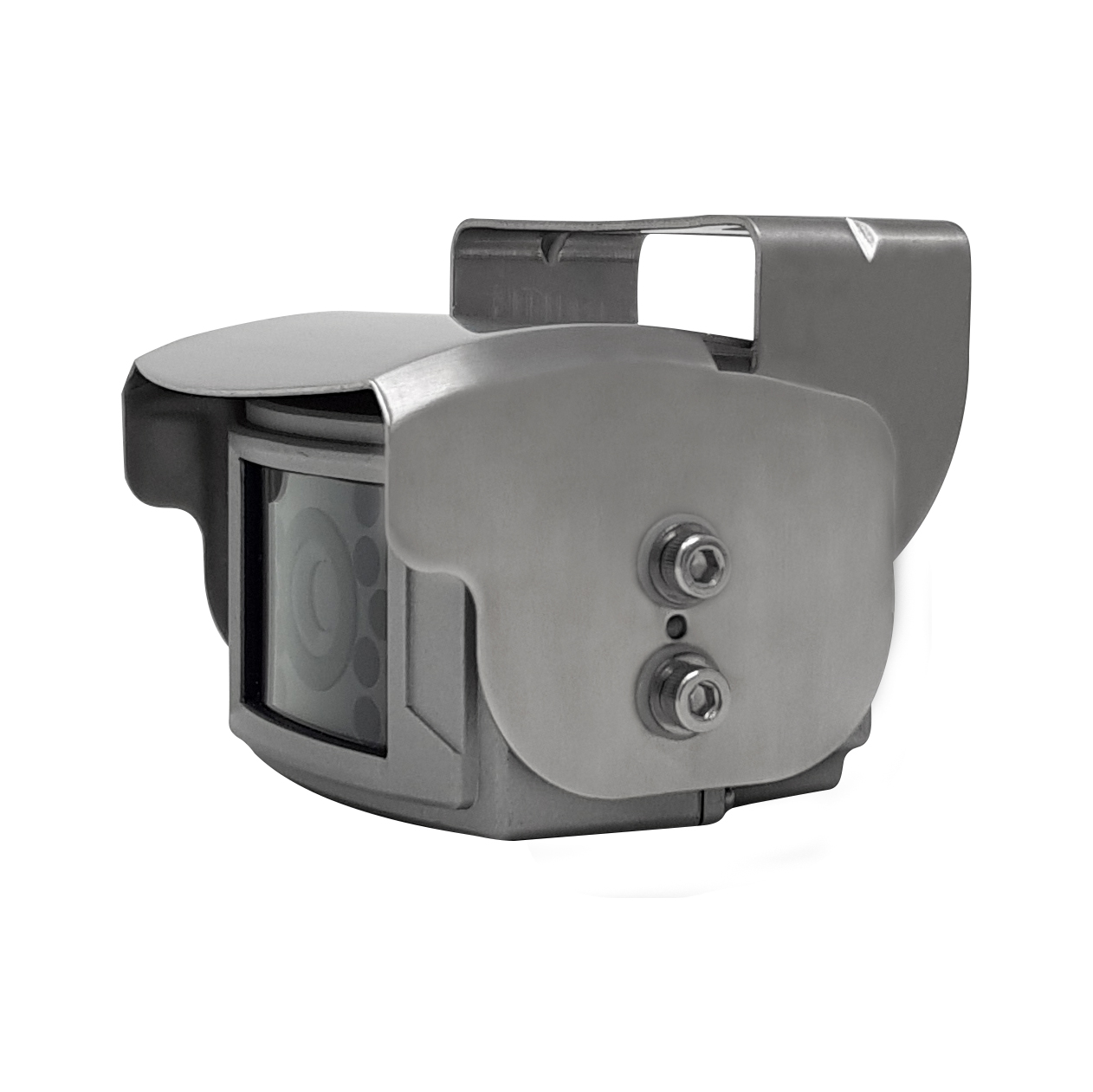

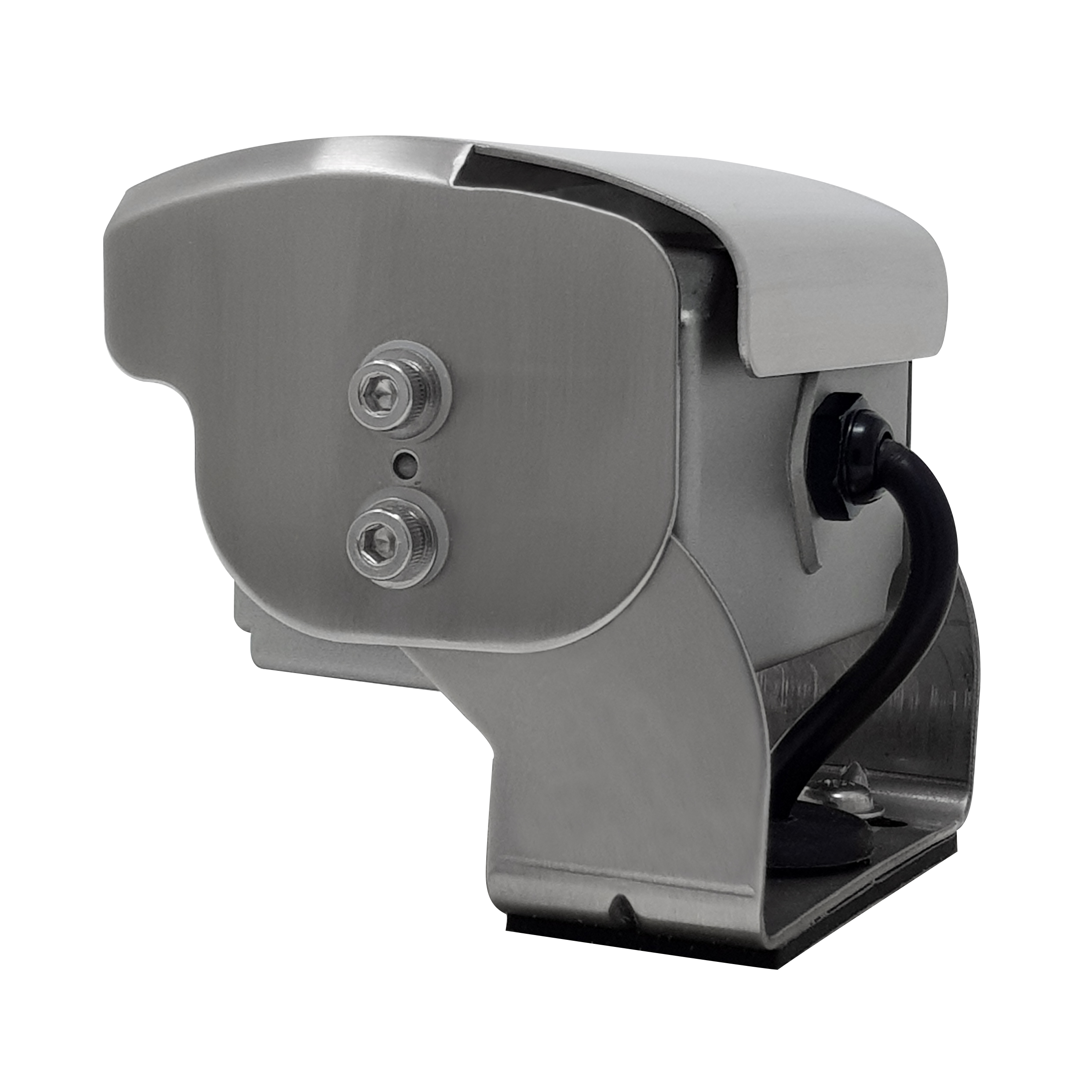

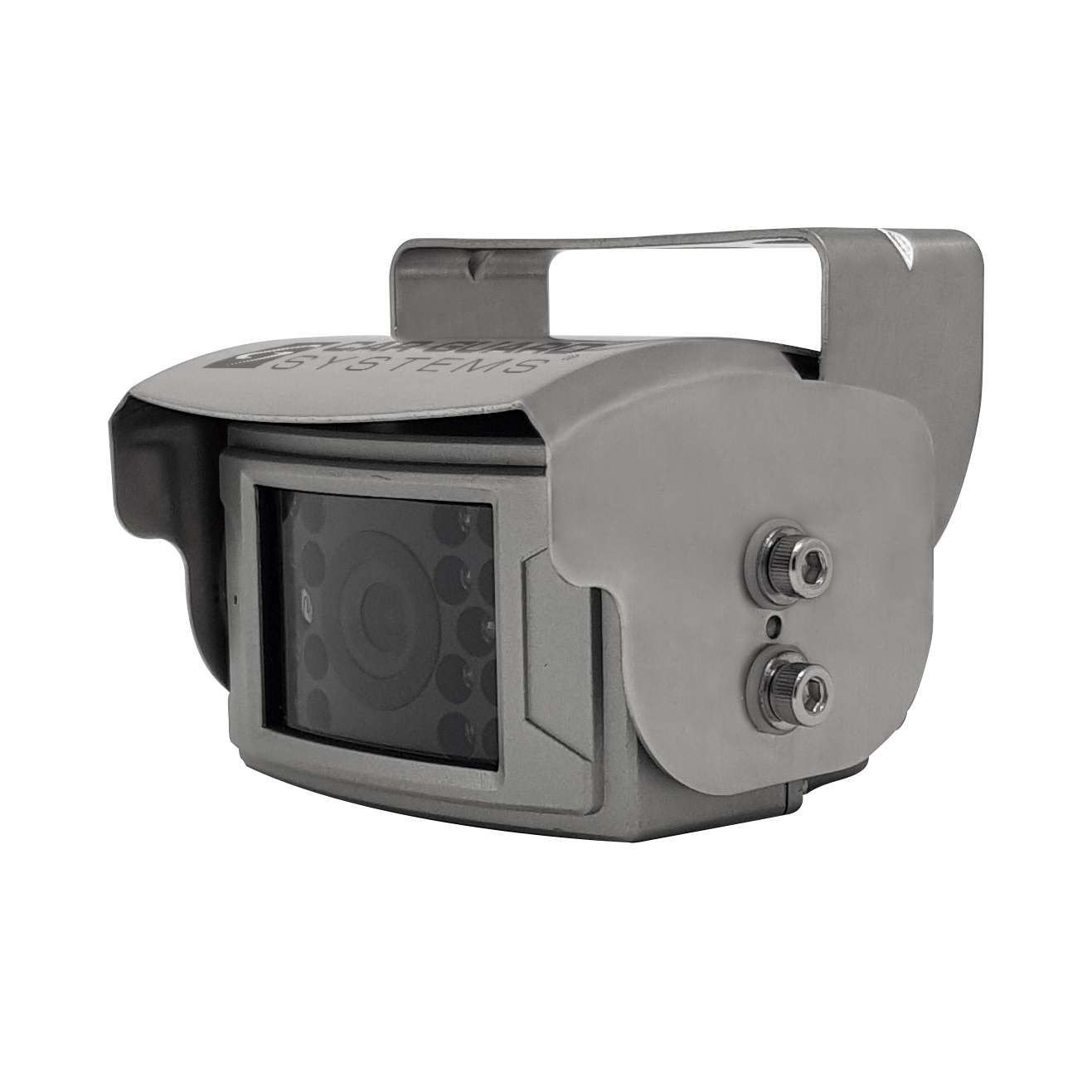

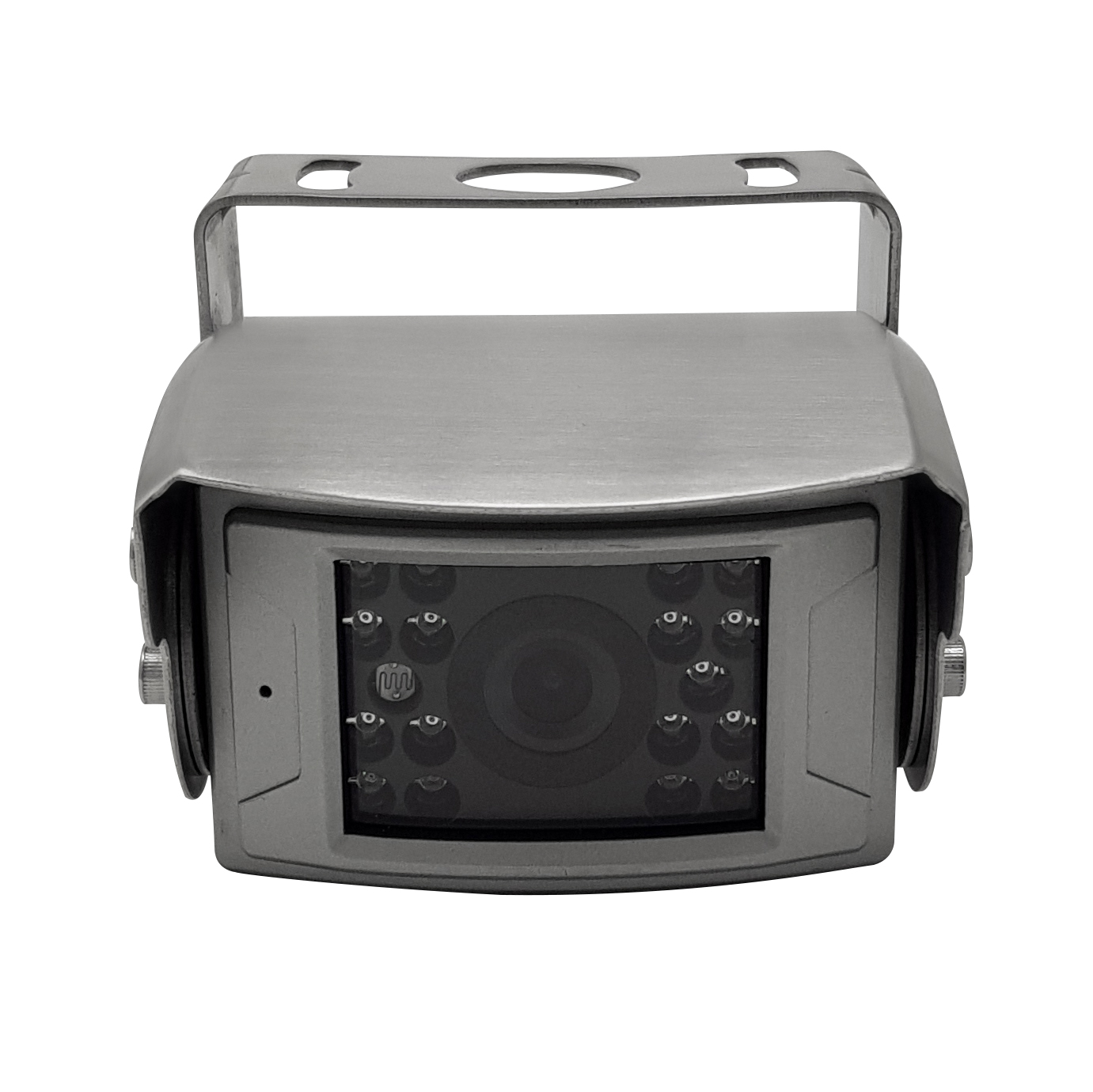

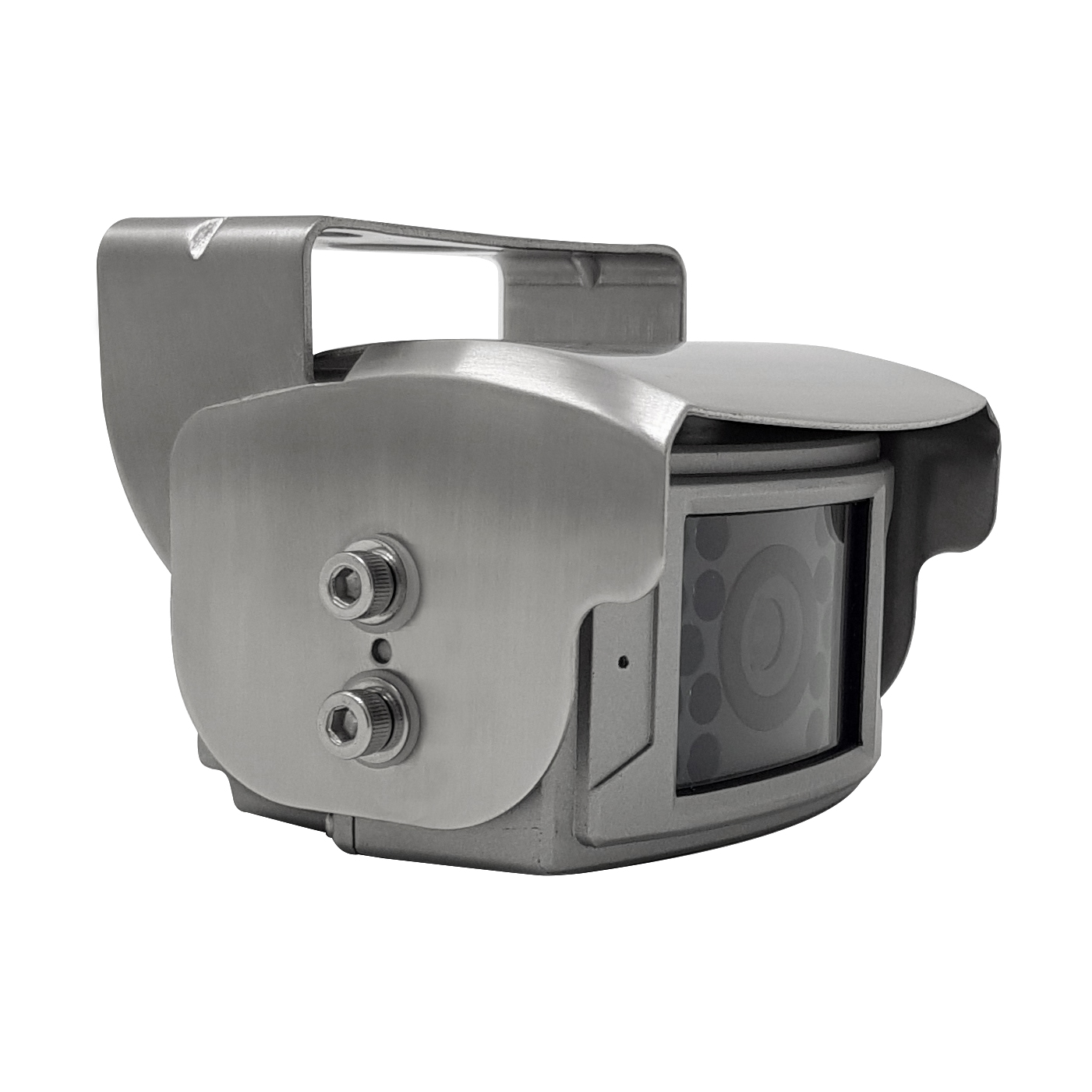

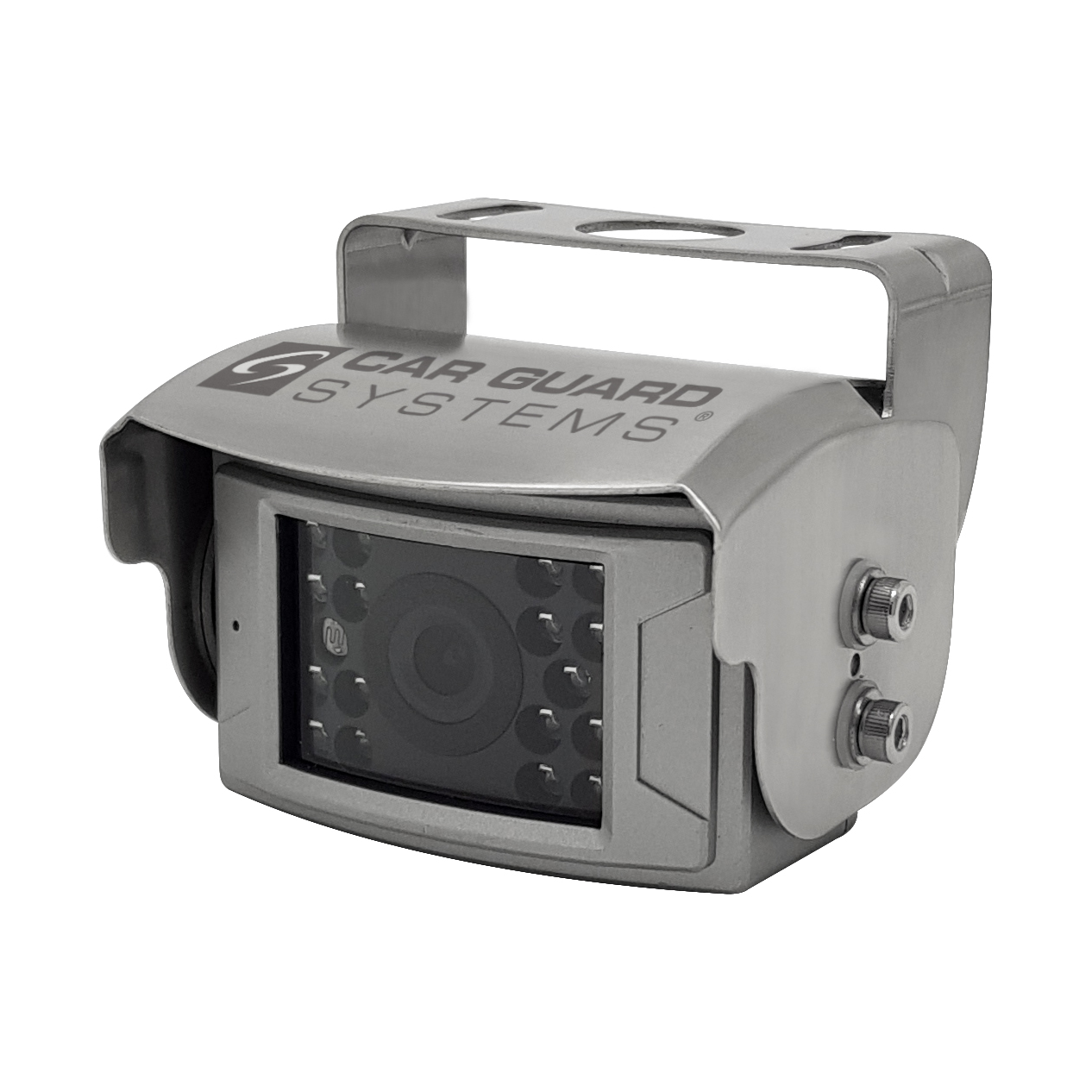

Kamera cofania CARGUARD REAR ANGEL VIEW RAV-F, 700 TVL, 125°, srebrna, 9-32 V, PAL do wejść kamer analogowych

Opis funkcji:

Dzięki naszym niezwykle wysokiej jakości i wytrzymałym kamerom cofania można zmodernizować systemy multimedialne i standardowe systemy nawigacji OEM wielu producentów do pełnoprawnego systemu wideo cofania. Mamy odpowiedni adapter do prawie każdego modelu pojazdu.

Wiele naszych modeli nawigacji posiada wejście kamery. Nasze monitory AHD są odpowiednie dla wersji Full HD.

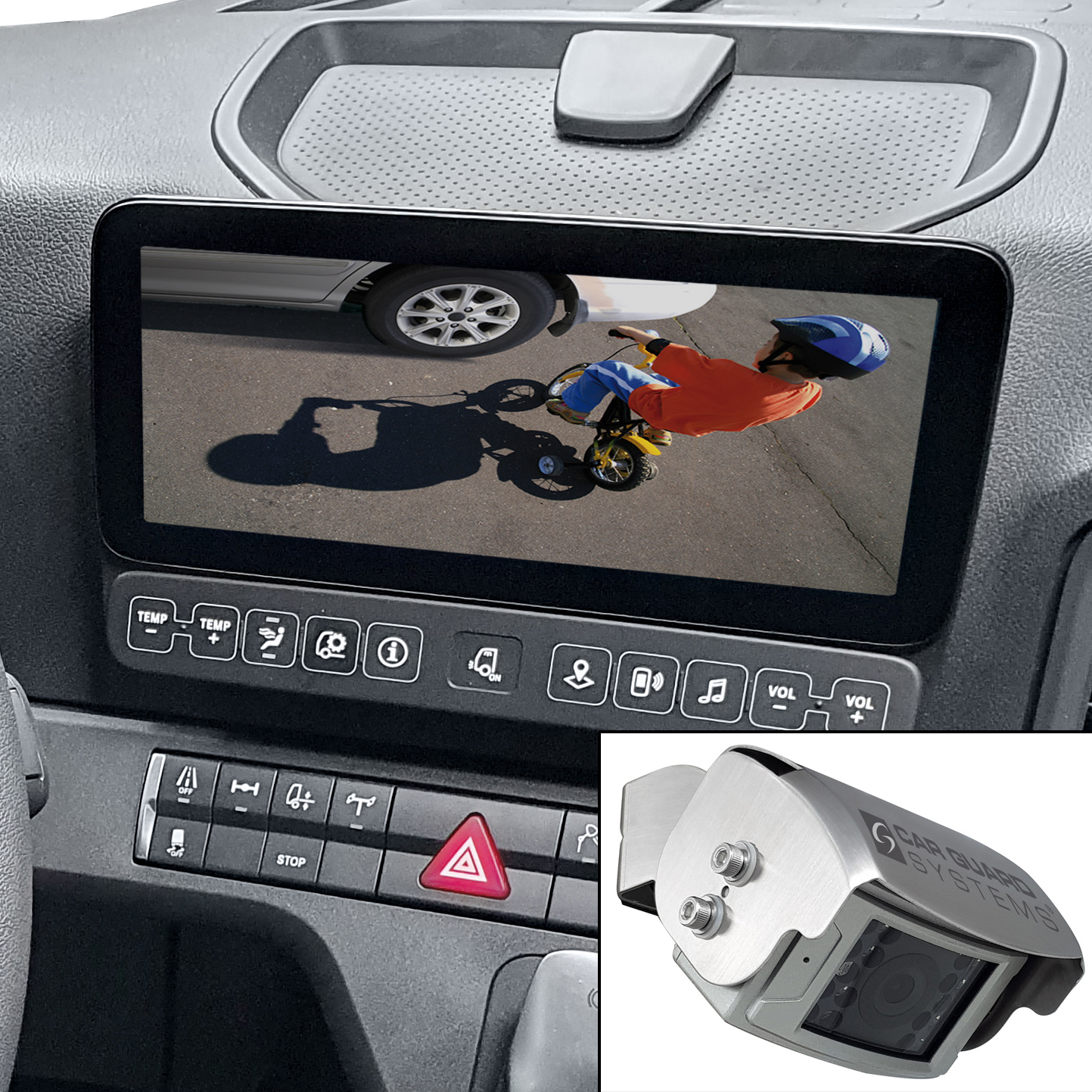

Obraz z kamery jest wyświetlany na ekranie natychmiast po włączeniu biegu wstecznego. W przypadku korzystania z wielu kamer oferujemy różne skrzynki przełączników dostosowane do Twoich potrzeb.

Pomysłowa konstrukcja umożliwia dowolną instalację: nad głową na suficie, na ścianie lub na podłodze. Kabel połączeniowy kamery jest niewidoczny i może być zainstalowany całkowicie wodoodpornie.

Informacje o urządzeniu:

• Wyjątkowa rozdzielczość: 610 000 pikseli z 700 liniami telewizyjnymi
• Zasilanie: DC 9-32V +/- 10%
• Zakres detekcji obiektywu: 85° (w pionie) / 100° (w poziomie) 125° (po przekątnej)
• Zaprojektowany zgodnie z klasą ochrony IP69K, najwyższym standardem ochrony dla komponentów pojazdów
• Ochrona przed wodą za pomocą myjek wysokociśnieniowych
• Ochrona przed trwałym zanurzeniem
• Ochrona przed ciałami obcymi: absolutnie pyłoszczelny
• Ochrona przed dotykiem i wstrząsami
• malowana proszkowo srebrna obudowa z odlewanego ciśnieniowo aluminium jest dodatkowo chroniona przez odporną na korozję osłonę przeciwsłoneczną i odporną na skręcanie podstawę montażową ze stali nierdzewnej o grubości 2 mm
• Wyjątkowa odporność na gałęzie, myjki wysokociśnieniowe, burze, brud, zimę i deszcz
• Wodoodporne połączenia śrubowe
• Przetwornik obrazu o rozdzielczości 700 linii TV: 1/3-calowy przetwornik Sony CCD 810
• Przetwornik obrazu 1080p: 1/3" Sony MIX 225
• Szybka transmisja obrazu w czasie rzeczywistym
• 17 diod podczerwieni najwyższej jakości gwarantuje bardzo dobry obraz nawet w ciemności
• Noktowizor do 12 m Czułość na światło: 0 luksów (z podczerwienią w nocy), 0,1 luksa (w dzień)
• Odporność na wibracje do 10G (700TVL) / do 15G (1080p)
• Odporność na wstrząsy do 100G
• Wbudowany mikrofon
• Ogrzewanie przed kondensacją: aktywne poniżej 10° Celsjusza
• automatyczna kompensacja podświetlenia
• automatyczna jasność i balans bieli (tylko dla wersji analogowej)
• System TV: PAL (NTSC dostępny na życzenie)
• powłoka przeciwmgielna lotos
• Ogniskowa: f=2,8 mm (700TVL) / f=3,6 mm (1080p)
• Zakres detekcji czujnika: 4,9 mm (wys.) x 3,7 mm (szer.)
• Pobór mocy: < 2,5 W
• Nie jest wymagane podłączenie zasilania z tyłu pojazdu
• Wyjście sygnału wideo: 1 Vp-p, 75 Ohm
• Pobór mocy podczas pracy: 88 mA w ciągu dnia, 128 mA w nocy, maksymalnie: 535 mA
• Zakres temperatur pracy: -20° C do 75° C, maks. wilgotność względna 95%
• Zakres temperatur pracy: -40° C do 80° C, maks. wilgotność względna 95%
• System skanowania: 2:1 z przeplotem 700TVL / progresywny 1080p
• Synchronizacja: wewnętrzna
• Częstotliwość synchronizacji poziomej: 15,63 kHz / 15,73 kHz
• Częstotliwość synchronizacji pionowej: 50 Hz / 60 Hz
• Gamma: 0,45
• Kontrola wzmocnienia: automatyczna
• Stosunek sygnału do szumu: 48 dB 700TVL / 52 dB 1080p
• Szybkość migawki elektronicznej: 1/50 (PAL) ~ 1/100 000 s

Wymiary i waga produktu:

• Wymiary produktu (dł. x szer. x wys.): 77,9 mm x 71,3 mm x 70 mm
• Waga: 320 g

Logistyka i pakowanie:

• Numer artykułu: RUF43413PT
• EAN: 4260456384161
• Waga opakowania: 1320g
• Wymiary opakowania: 298mm x 170mm x 86mm

Certyfikaty:

• Test wodoodporności i pyłoszczelności IP69K (do czyszczenia strumieniem pod wysokim ciśnieniem/parą, specyficzny dla pojazdów drogowych)
• Certyfikat testu odporności na opary soli
• ROHS
• CE
• E-Mark

Zakres dostawy:

• Kolorowa kamera cofania (9-32V)
• 20-metrowy kabel połączeniowy z 4-pinowym złączem lotniczym
• Adapter do wtyczki typu cinch
• Gumowa płyta uszczelniająca do podstawy montażowej
• Pierścień uszczelniający do dławika kablowego
• Zestaw śrub do mocowania do pojazdu (2x do blachy/ 2x do PVC/ 2x z gwintem)
• Klucz imbusowy
• Instrukcja montażu i obsługi
